移远 Quectel Pi M2 上手：YOLO 目标检测/分割模型板端部署实战

系列说明：《移远 Quectel Pi M2 从入门到实战》系列。
资料来源：本文所有步骤、参数均来自移远官方文档中心。
标注 【本机实测 2026-10-15】 的内容为作者实测记录（Debian 13，USB 摄像头 1280×720）。

一、YOLO 与本篇的两条部署路线

1. YOLO 是什么

YOLO（You Only Look Once，只看一眼）是一种基于深度卷积神经网络（CNN）的实时目标检测算法，2016 年由 Joseph Redmon 等人提出，开创了"单阶段（one-stage）目标检测"的先河。

传统目标检测算法（如 R-CNN 系列）分两步：先"找候选区域"，再"对每个区域分类"，速度慢。而 YOLO 的核心思想是：把整张图片一次性送入网络，在一次前向推理中同时输出：

图像中每个目标的类别（如 person、bus、car…）
每个目标的边框位置（bounding box）
每个目标属于该类别的置信度（confidence）

2. 检测 vs 分割：输出差在哪

任务	输出	精度
目标检测（YOLOv8）	类别 + 矩形框	边界是矩形框
实例分割（YOLOv8-seg）	类别 + 矩形框 + 像素掩膜	边界贴合目标轮廓

检测给"框"，分割给"抠图"——分割输出的每个目标都带一张像素级掩膜，轮廓精准贴合目标边缘。

3. 两条部署路线怎么选

路线	模型	推理硬件	框架	实测速度	适用
A：目标检测	YOLOv5s（COCO 80 类）	NPU（6 TOPS）	RKNN 运行时 v2.3.2	单帧约 19 ms（约 50 FPS）	实时检测、项目落地
B：实例分割	yolo11n-seg（COCO 80 类，约 11.7 MB）	CPU（模拟推理）	ONNX Runtime + OpenCV	单张约 0.5 s	功能验证、算法调试

什么是"模拟推理（Simulated Inference）"：不依赖 NPU/VPU 等专用硬件加速器，直接在 CPU 上用通用推理框架（如 ONNX Runtime）完成神经网络的前向计算。优点是通用性强、无需特定硬件 SDK、部署简单；缺点是算力利用率不如 NPU，速度较慢。官方定位很明确：在真实硬件加速（NPU）方案确定之前，先验证算法与效果。

二、路线 A：单张图片检测（开箱即用）

1. 板载资源：什么都不用下载

M2 板 Debian 系统已预置以下资源，开箱即用：

资源	路径
NPU 推理运行时	`/usr/lib/librknnrt.so`（v2.3.2）
YOLOv5 检测程序	`/usr/bin/rknn_yolov5_demo`
YOLOv5s 模型（COCO 80 类）	`/usr/share/model/yolov5/RK3576/yolov5s-640-640.rknn`
类别标签文件	`/usr/share/model/yolov5/model/coco_80_labels_list.txt`
测试图片	`/usr/share/model/yolov5/model/bus.jpg`

硬件要求只有两条：Quectel Pi M2 开发板（RK3576，板载 6 TOPS NPU），以及 USB 数据线连接 PC（ADB 调试）。先确认连接：

adb devices          # 确认设备已连接（显示 device 状态）

【本机实测 2026-10-15】 除了 ADB，SSH 也能执行本节全部命令：ssh chen@192.168.1.108 登录后直接跑，效果与 ADB 完全一致。

2. 三步跑通

第 1 步：准备测试图片。 板载已有一张 COCO 标准测试图 bus.jpg（公交车 + 行人场景）：

adb shell "ls /usr/share/model/yolov5/model/bus.jpg"

第 2 步：执行检测。 注意必须先进入模型目录——demo 需要在此目录下找到 model/coco_80_labels_list.txt：

adb shell "cd /usr/share/model/yolov5 && rknn_yolov5_demo \
  /usr/share/model/yolov5/RK3576/yolov5s-640-640.rknn \
  model/bus.jpg resize /tmp/bus_detected.jpg"

rknn_yolov5_demo 的四个位置参数：

参数	说明
第 1 个	RKNN 模型路径
第 2 个	输入图片路径
第 3 个	缩放方式：`resize`（拉伸）或 `letterbox`（等比留边）
第 4 个	输出图片路径

第 3 步：查看结果。

adb shell "ls -la /tmp/bus_detected.jpg"        # 确认检测结果文件生成
adb pull /tmp/bus_detected.jpg ./               # 拉回 PC 查看

3. 运行输出解读

官方文档给出的完整输出（原样引用）：

post process config: box_conf_threshold = 0.25, nms_threshold = 0.45
sdk version: 2.3.2 (429f97ae6b@2025-04-09T09:09:27) driver version: 0.9.8
model input height=640, width=640, channel=3
Read model/bus.jpg ...
once run use 24.300000 ms
person @ (209 243 286 510) 0.879723
person @ (479 238 560 526) 0.870588
person @ (109 237 232 534) 0.828112
bus @ (93 129 553 464) 0.700761
person @ (79 353 122 517) 0.307297
save detect result to /tmp/bus_detected.jpg
loop count = 10 , average run  19.313700 ms

几个值得注意的点：

识别出 4 个 person 和 1 个 bus，单帧推理约 19 ms（约 50 FPS）——这是官方文档的结论；
once run use 24.300000 ms 是首帧耗时；后面 loop count = 10 , average run 19.313700 ms 是连续 10 次取平均，更能代表稳态性能；
第一行是后处理配置：置信度阈值 box_conf_threshold = 0.25、NMS 阈值 nms_threshold = 0.45；
sdk version: 2.3.2 对应板载 librknnrt.so 的版本，driver version: 0.9.8 对应 NPU 驱动版本，与官方资源表一致。

两组性能数据别混淆：《YOLO板端部署目标检测》实测 demo 单帧约 19 ms（约 50 FPS），包含读图与后处理；《NPU使用指南》中 rknn_benchmark 实测 yolov5s（640×640）平均 17.37 ms / 57.6 FPS，是纯推理基准。两处均为官方数据，只是口径不同。

【本机实测 2026-10-15】 在 M2 板上原样复跑上述命令（NPU 定频 950MHz），输出与官方文档完全一致：person @ (209 243 286 510) 0.879723 等五个目标逐一复现，loop count = 10 , average run 19.433000 ms，与官方 19.31 ms 基本持平。

4. 检测自己的图片

# 1. 把图片推送到板子
adb push my_photo.jpg /tmp/

# 2. 执行检测（注意要在模型目录运行）
adb shell "cd /usr/share/model/yolov5 && rknn_yolov5_demo \
  /usr/share/model/yolov5/RK3576/yolov5s-640-640.rknn \
  /tmp/my_photo.jpg resize /tmp/my_photo_detected.jpg"

# 3. 拉回结果查看
adb pull /tmp/my_photo_detected.jpg ./

官方提示：若图片不是 640×640，demo 会自动缩放；resize 会拉伸变形，letterbox 保持宽高比（推荐）。

三、路线 A 进阶：摄像头/视频实时检测

视频检测流程：视频解码 → 每帧 NPU 推理 → 画框后实时送显。板端由 MPP 硬解 + NPU 逐帧推理，检测画面直接输出到屏幕，无需抽帧落盘。

这一节给两条实现路线：官方交叉编译 demo（视频文件 + 屏幕送显）与 Python + RKNNLite 免编译方案（USB 摄像头直连 + 屏幕窗口/网页流，本机实测）。

路线 A-1：官方交叉编译 demo（视频文件 + 送显）

前置条件（官方列出三条，缺一不可）：

板端 Debian 系统已进入 GNOME 桌面（Wayland 会话已登录）——检测画面要显示在屏幕上；
主机已安装 adb，adb devices 可看到设备；
已获取本 SDK 源码（含 external/rknpu2 与 buildroot 输出，用于编译 demo 与取运行库）。

与单图检测不同，视频 demo 板端没有预置，需要在主机上交叉编译。

第 1 步：主机交叉编译实时检测 demo

# SDK 根目录
export SDK=/path/to/RK3576_Linux6.1_SDK
cd $SDK/external/rknpu2/examples/rknn_yolov5_demo

# 1) 指定交叉工具链与 buildroot sysroot（提供 gstreamer 头文件）
export GCC_COMPILER=$SDK/prebuilts/gcc/linux-x86/aarch64/gcc-arm-10.3-2021.07-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu
export PKG_CONFIG_PATH=$SDK/buildroot/output/rockchip_rk3576/host/aarch64-buildroot-linux-gnu/sysroot/usr/lib/pkgconfig
export PKG_CONFIG_SYSROOT_DIR=$SDK/buildroot/output/rockchip_rk3576/host/aarch64-buildroot-linux-gnu/sysroot

# 2) 编译并安装到 install/（带 --display 实时显示的 video demo）
bash build-linux.sh -t rk3576 -a aarch64

# 3) 产物目录 install/rknn_yolov5_demo_Linux/
#      rknn_yolov5_video_demo    实时检测 demo（本流程使用）
#      lib/                      板端运行库：librknnrt.so / librga.so / librockchip_mpp.so / libmk_api.so
#      model/RK3576/yolov5s-640-640.rknn + model/coco_80_labels_list.txt

第 2 步：部署到板端

cd $SDK/external/rknpu2/examples/rknn_yolov5_demo/install/rknn_yolov5_demo_Linux

adb shell "mkdir -p /data/local/tmp/yolo/lib /data/local/tmp/yolo/model /data/local/tmp/yolo/videos"
adb push rknn_yolov5_video_demo /data/local/tmp/yolo/
adb push lib/. /data/local/tmp/yolo/lib/
adb push model/coco_80_labels_list.txt model/RK3576/yolov5s-640-640.rknn /data/local/tmp/yolo/model/
adb shell "chmod +x /data/local/tmp/yolo/rknn_yolov5_video_demo"

第 3 步：准备视频（转 h264 裸流）

demo 只吃 h264 裸流，先用板端 gstreamer 转码（注意：此步不要设 LD_LIBRARY_PATH）：

adb push my_video.mp4 /data/local/tmp/yolo/videos/
adb shell "cd /data/local/tmp/yolo/videos && gst-launch-1.0 filesrc location=my_video.mp4 ! qtdemux ! h264parse ! video/x-h264,stream-format=byte-stream ! filesink location=my_video.h264"

第 4 步：运行实时检测

# 自动探测当前图形会话的 Wayland socket（不写死用户名/UID）
adb shell 'cd /data/local/tmp/yolo && \
  export LD_LIBRARY_PATH=$PWD/lib && \
  export XDG_RUNTIME_DIR=$(dirname $(ls /run/user/*/wayland-* | head -1)) \
         WAYLAND_DISPLAY=$(basename $(ls /run/user/*/wayland-* | head -1)) && \
  ./rknn_yolov5_video_demo model/yolov5s-640-640.rknn videos/my_video.h264 264 --display'

官方对参数与行为的说明，归纳如下：

第 1 个参数为 RKNN 模型路径，第 2 个为 h264 视频，264 表示 h264 编码，--display 实时送显（--noshow 关闭显示、--save 另存 out.h264）；
检测画面即屏幕实际显示：红框 + 类别名；
需要循环播放时可将命令包在 while true; do ... ; done 中；
若屏幕不出画面，追加 export GST_PLUGIN_PATH=/usr/lib/aarch64-linux-gnu/gstreamer-1.0 再试。

官方文档还附了一段板端实拍演示视频（YOLOv5s NPU 逐帧推理 + 屏幕实时显示，源视频 combined_qbox.mp4，1280×720），可到文档中心查看。

路线 A-2：Python + RKNNLite 直连摄像头（免交叉编译）【本机实测 2026-10-15】

交叉编译路线效果好，但 SDK 体积大、工具链门槛高。如果只是想让 USB 摄像头的实时画面跑上 NPU，用 Python 就够了——本节是作者在板上的完整实测记录，从零到出画面约 20 分钟。

1. 板端环境：绕开 Python 版本坑

板载 Debian 13 自带 Python 3.13，而 RKNN 的板端推理包 rknn-toolkit-lite2 目前（2026-10）PyPI 只发布到 cp312——直接 pip install 会报"找不到匹配版本"。解决办法是用 Miniconda 装一个 Python 3.12 环境，与系统 Python 共存：

# 1) Miniconda（国内建议清华镜像；GitHub 直连在板子上不通）
curl -fsSL -o /tmp/miniconda.sh https://mirrors.tuna.tsinghua.edu.cn/anaconda/miniconda/Miniconda3-latest-Linux-aarch64.sh
bash /tmp/miniconda.sh -b -p $HOME/miniconda3

# 2) 建 py3.12 环境（conda 建环境时加 --override-channels 避开需要接受 ToS 的官方源）
$HOME/miniconda3/bin/conda create -y -n yolo --override-channels \
  -c https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/main/ python=3.12

# 3) 装包（注意版本与板载运行时对齐：librknnrt.so 是 v2.3.2）
$HOME/miniconda3/envs/yolo/bin/pip install -i https://pypi.tuna.tsinghua.edu.cn/simple \
  rknn-toolkit-lite2==2.3.2 opencv-python numpy

rknn-toolkit-lite2 版本要与板载 librknnrt.so 对齐（都是 2.3.2），避免运行时模型版本错配。确认运行时版本：strings /usr/lib/librknnrt.so | grep -m1 "librknnrt version" 或跑一次推理看日志。

2. 实时检测脚本要点

核心流程四十来行就够了，关键步骤：

from rknnlite.api import RKNNLite
import cv2, numpy as np

rknn = RKNNLite()
rknn.load_rknn('/usr/share/model/yolov5/RK3576/yolov5s-640-640.rknn')
rknn.init_runtime()                      # NPU 初始化

cap = cv2.VideoCapture('/dev/video73', cv2.CAP_V4L2)   # USB 摄像头（UVC）
cap.set(cv2.CAP_PROP_FOURCC, cv2.VideoWriter_fourcc(*'MJPG'))
cap.set(cv2.CAP_PROP_FRAME_WIDTH, 1280)
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 720)

while True:
    ok, frame = cap.read()
    small = letterbox(frame, 640)                     # 等比缩放补边到 640×640
    rgb = cv2.cvtColor(small, cv2.COLOR_BGR2RGB)
    outs = rknn.inference(inputs=[np.expand_dims(rgb, 0)])   # uint8 NHWC 直接喂
    dets = post_process(outs)                          # 解码 + NMS，画框送显/推流

最容易踩的坑：输出解码。 这颗 yolov5s RKNN 模型的输出是 3 个 (1, 255, 80/40/20, 80/40/20) 的 float32 张量，正确姿势是：

先 reshape(3, 85, h, w) 再转 (3, h, w, 85)（NCHW → 按锚框分组）；
模型图内已经做了 Sigmoid（输出值域就是 [0,1]），后处理直接 x*2-0.5+grid 解码即可，千万别再套一层 Sigmoid——否则置信度全部压到 0.5 左右、框明显偏移，这是最隐蔽的坑；
校验方法：拿板载 bus.jpg 跑一遍，输出应与官方 demo 完全一致（4 person + 1 bus，person @ (209 243 286 510) 0.880）。本机按此校准后逐框对齐官方结果。

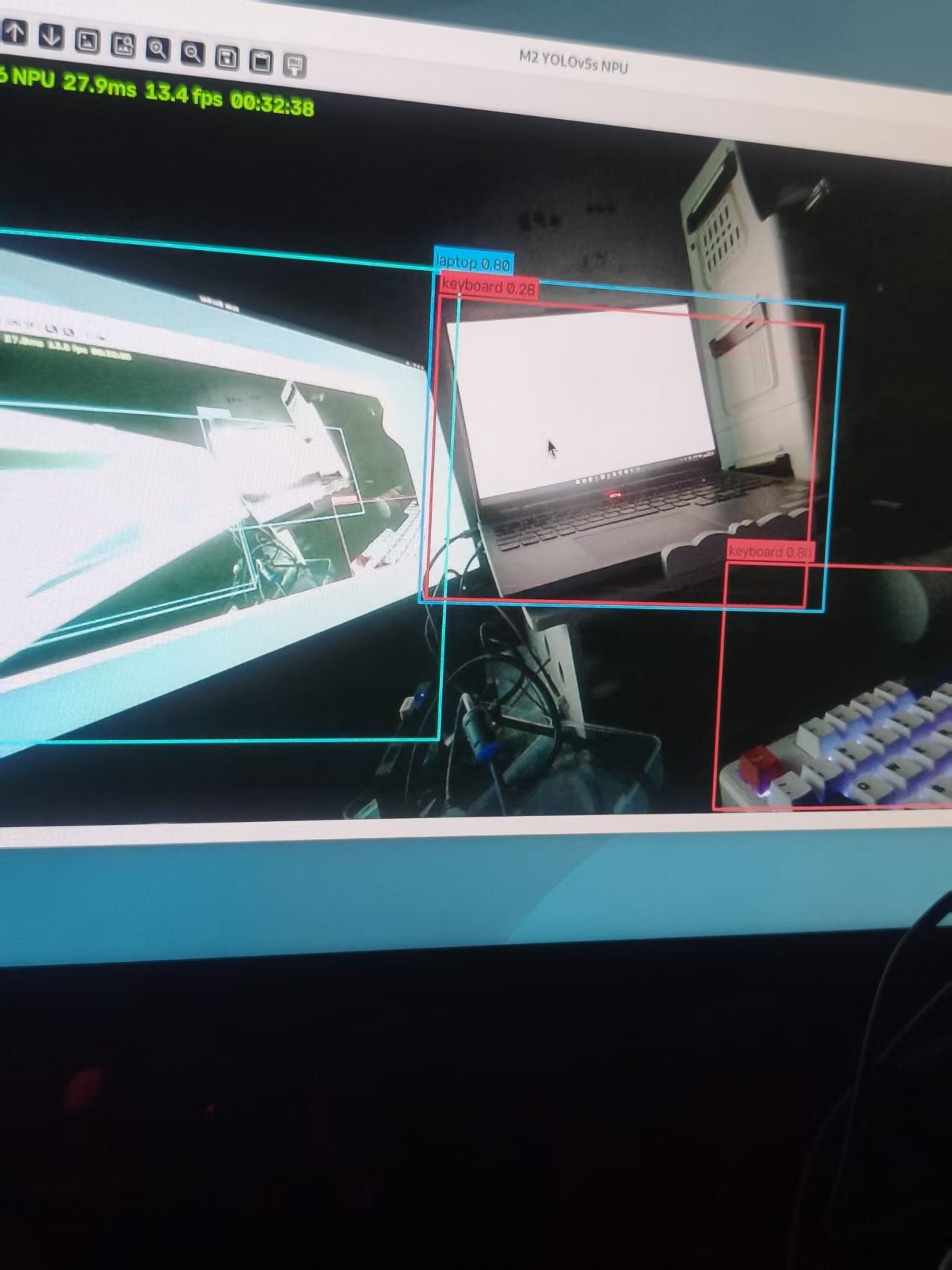

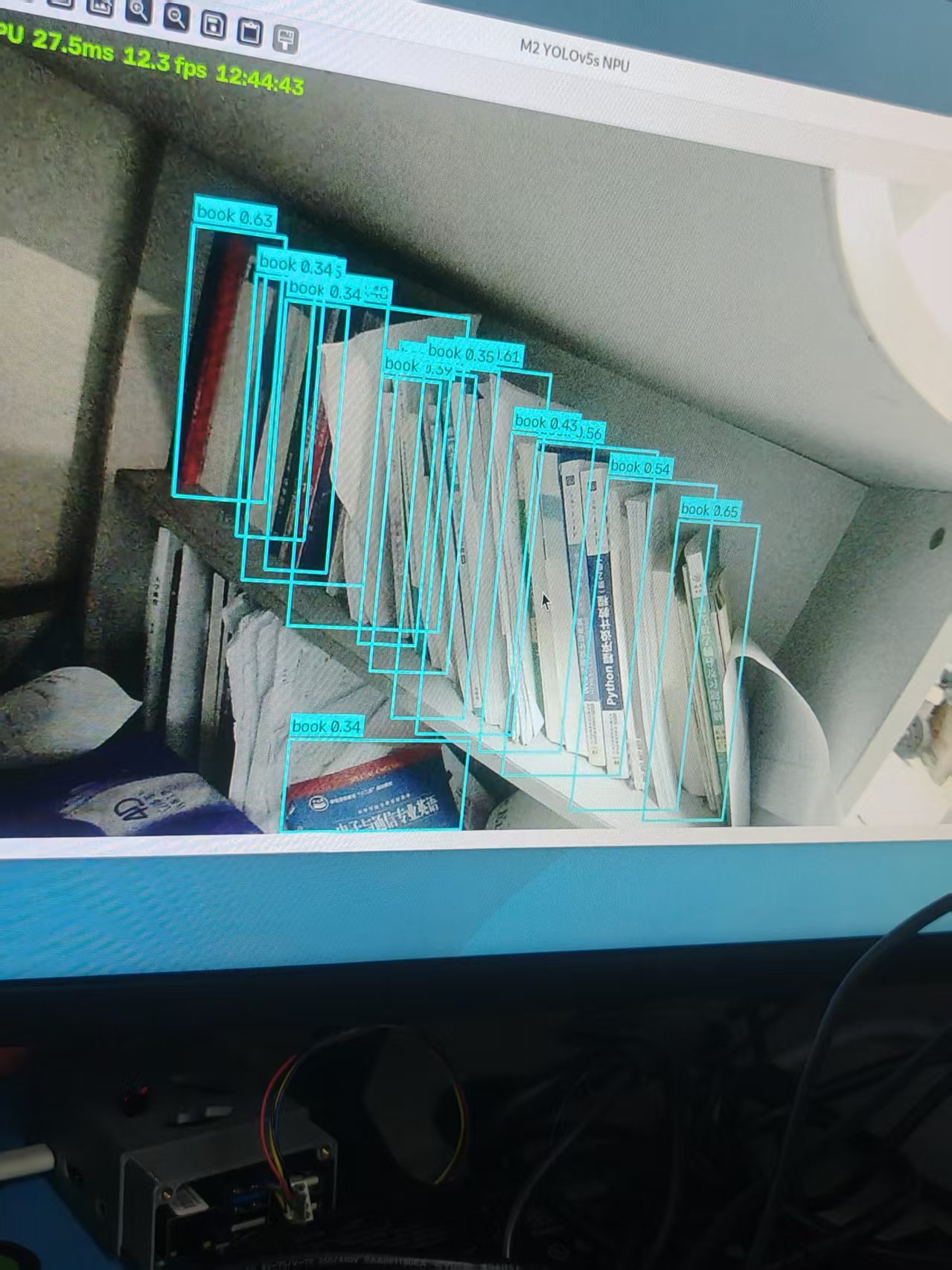

aa23141653f13a35b76a5ba9f29cb1ed1279×1706 163 KB

3. 两种实时输出：屏幕窗口 + 网页流

屏幕窗口：cv2.imshow()。板子桌面是 Wayland（GNOME），从 SSH 启动的程序要补三个环境变量走 XWayland，否则窗口弹不出来：
```
export DISPLAY=:0
export XAUTHORITY=$(ls /run/user/$(id -u)/.mutter-Xwaylandauth* | head -1)
export QT_QPA_PLATFORM=xcb
```
网页流：检测帧用 cv2.imencode('.jpg', ...) 编码后以 multipart/x-mixed-replace 推流，PC 浏览器直接打开 http://<板子IP>:8000 就能看，适合演示和录屏。

4. 实测数据

项目	数值	说明
NPU 单帧推理	~27 ms	Python + RKNNLite，含前后处理；纯推理口径见下行对照
端到端帧率	12~15 FPS	720p USB 摄像头抓帧 + 推理 + 画框 + 编码推流全链路
官方 C demo 对照	19.4 ms / ~50 FPS	纯推理（含读图后处理），Python 版差距主要在前后处理
内存占用	常驻 ~500 MB	板载 4GB，GNOME 桌面同时在线无压力

摄像头选择：UVC USB 摄像头（/dev/video*，OpenCV V4L2 后端直读）最省事；MIPI 摄像头走 RKISP，需要 GStreamer 管道（v4l2src ! video/x-raw,format=NV12 ! videoconvert ! appsink），且 OpenCV 需带 GStreamer 支持。本机实测时 MIPI 座子未插摄像头（dmesg 提示 imx219 ... failed to read chip id），故用 USB 摄像头完成全部实测。

四、路线 B：分割模型 CPU 模拟推理

1. 分割模型原理一分钟

YOLO 分割模型（YOLOv8-seg / YOLO11-seg）有两个输出头：

输出1（检测头）： [1, 116, 8400]
                  ├─ 前 4 行：框中心 (cx,cy) 与宽高 (w,h)
                  ├─ 中间 80 行：80 个类别的置信度
                  └─ 后 32 行：每个候选的掩膜系数（mask coefficients）
输出2（原型掩膜）：[1, 32, 160, 160]
                  32 张 160×160 的原型掩膜（prototype masks）

掩膜重建公式：

mask = Sigmoid( 掩膜系数(32) × 原型掩膜(32×160×160) )   → 160×160

即用每个目标的 32 个掩膜系数对 32 张原型掩膜做线性组合，再经 Sigmoid 激活与阈值化，得到该目标的二值掩膜，最后缩放到检测框尺寸。

出处提醒：官方文档"分割效果演示"一节展示的输入图/掩膜效果图，来自 RK3576（Buildroot 系统）板端的 NPU 人像分割 Demo（输入 513×513 原图 → 输出像素级掩膜），用来说明分割输出的形态；而下面部署的 /opt/yolo demo 是 CPU 模拟推理版本。两处出处不同，看图理解效果即可，别当成同一个 demo。

2. 环境准备（M2 板端）

# 设备自带 Python 3，安装 OpenCV 与 numpy
sudo apt update && sudo apt install -y python3-opencv python3-numpy

# 安装 onnxruntime（aarch64）
pip3 install onnxruntime

若 pip 安装 onnxruntime 失败，可在宿主机（x86_64）下载 aarch64 wheel 后推送：
adb push onnxruntime.whl /opt/yolo/ && adb shell "cd /opt/yolo && python3 -m zipfile -e onnxruntime.whl /opt/yolo/ort"

3. 模型下载与目录结构

设备端目录结构：

/opt/yolo/
├── yolov8n-seg.onnx      # 分割模型（yolo11n-seg，约 11.7 MB）
├── yolo_seg.py           # 分割 Demo 脚本
├── ort/                  # 兼容版 onnxruntime（CPU 模拟推理用）
└── test.jpg              # 测试图片

在可联网宿主机下载后推送：

curl -sL -o yolov8n-seg.onnx \
  https://github.com/ultralytics/assets/releases/download/v8.3.0/yolo11n-seg.onnx
adb push yolov8n-seg.onnx /opt/yolo/

一个容易困惑的命名细节：文件名叫 yolov8n-seg.onnx，实际下载的是 yolo11n-seg（YOLO11 的 nano 分割模型，COCO 80 类，约 11.7 MB）。官方目录注释里写明了这层对应关系，脚本按文件名引用，照抄即可。

4. 运行与性能

adb shell "cd /opt/yolo && python3 yolo_seg.py test.jpg"

输出 result.jpg（原图 + 分割掩膜叠加效果），效果即"分割模型原理"一节所说的像素级抠图。

实测性能（官方数据）：

项目	数值
推理方式	CPU（ONNX Runtime）
单张耗时	~0.5 s
模型	yolo11n-seg（COCO 80 类）

如需加速，官方指路：可将分割模型转换为 RKNN 格式跑 NPU 推理，参考《NPU使用指南》。

五、推理变慢？先给 NPU 定频

《YOLO板端部署目标检测》和《NPU使用指南》两章的常见问题表里，"推理慢"都指向同一个原因：NPU 未定频。官方给出的解决命令（root 权限，跑模型前推荐执行）：

# root 权限，NPU 固定最高频率
echo userspace > /sys/class/devfreq/27700000.npu/governor
echo 950000000 > /sys/class/devfreq/27700000.npu/userspace/set_freq

【本机实测 2026-10-15】 以 SSH 执行时用 echo "你的密码" | sudo -S sh -c "..." 一条 shell 包住两行；定频在重启后失效，长跑前重设一次即可。定频后 cat /sys/class/devfreq/27700000.npu/cur_freq 应显示 950000000。

作为参照，官方《NPU使用指南》给出了 RK3576 NPU 的 rknn_benchmark 实测成绩：

模型	输入尺寸	平均耗时	FPS	类型
resnet18	224x224	3.50ms	285	图像分类
resnet152	224x224	19.35ms	51.7	图像分类
yolov5s	640x640	17.37ms	57.6	目标检测
yolo11s	640x640	33.24ms	30.1	目标检测

官方结论：yolov5s 的 57.6 FPS > 30 FPS（视频帧率），说明 RK3576 可以实时做视频目标检测。

六、常见问题与换模型

路线 A（NPU 目标检测）常见问题

问题	原因	解决
Segmentation fault	工作目录不对，找不到 ./model/coco_80_labels_list.txt	先 `cd /usr/share/model/yolov5` 再运行
检测不到目标	置信度阈值过高	修改 postprocess.h 中 BOX_THRESH（默认 0.25）
误检（如猴子识别成 bird）	COCO 数据集无 monkey 类	换自定义模型或调阈值
推理慢	NPU 未定频	设置 NPU 最高频率 950MHz（见《NPU使用指南》）

路线 A-2（Python 实时检测）踩坑实录【本机实测】

问题	原因	解决
`pip install rknn-toolkit-lite2` 找不到版本	板载 Python 3.13，官方轮子只到 cp312	Miniconda 建 Python 3.12 环境
GitHub 下载不通（Miniconda/micromamba 等）	板端访问 GitHub 不稳定	全部改走清华 TUNA 镜像（conda 源 + pip 源）
检测框错乱、置信度全在 0.5 左右	后处理对模型输出重复做 Sigmoid（模型图内已做）	输出 reshape 成 (3,h,w,85) 后直接解码，校准到 bus.jpg 官方结果
SSH 启动后屏幕不弹窗口	Wayland 会话下无 DISPLAY	`DISPLAY=:0` + `XAUTHORITY`（mutter-Xwaylandauth）+ `QT_QPA_PLATFORM=xcb`
NPU 定频命令权限不够	普通用户写不了 devfreq	`sudo` 执行；重启后失效需重设
板子运行中突然重启（NPU 满载时）	供电不足	官方要求 5V/5A 以上适配器，换官方电源与 5A 线

路线 B（分割模拟推理）常见问题

问题	解决
onnxruntime 安装失败	用宿主机下载 aarch64 wheel 推送（见第四节）
ImportError: no module named cv2	`sudo apt install python3-opencv`
推理慢	CPU 模拟推理正常现象；需要速度请转 RKNN 走 NPU

换自己的模型

如需换其他 YOLO 模型（如自定义训练的模型），官方给出三步：

用 rknn-toolkit2 将模型转换为 RK3576 版 .rknn（模型转换详细流程见《NPU使用指南》）；
替换模型文件与 labels 文件；
重新运行检测命令。

写在最后

本篇在 M2 上跑通了三类视觉任务：NPU 目标检测单图（YOLOv5s，一条命令，官方与实测一致：约 19 ms / 约 50 FPS）、摄像头实时检测（官方交叉编译 demo 走 MPP 硬解 + 屏幕送显；以及本机实测的 Python + RKNNLite 免编译方案：NPU 单帧 ~27 ms，端到端 12~15 FPS，屏幕窗口和网页流双输出）和 CPU 模拟推理分割（yolo11n-seg，单张约 0.5 s，适合先验证效果再转 NPU）。三条关键经验：检测命令必须在模型目录下运行；缩放方式优先 letterbox；推理慢先给 NPU 定频到 950 MHz。

参考资料与延伸阅读

官方产品页： Quectel Pi M2 | 移远通信-全球物联网整体解决方案供应商
官方文档中心（M2）： M2 | 移远通信-全球物联网整体解决方案供应商
yolo11n-seg.onnx 下载地址（官方《YOLO模拟推理分割模型》文档内给出）
