宝子们！有没有想过，开发板和 PC、传感器之间是怎么 “对话” 的？其实靠的就是串口通信（UART） 这个 “聊天工具”！今天就带大家吃透 QuecPython 的串口通信 —— 从原理到实操，连小白都能跟着做，最后还能实现 “PC 发指令，LED 亮灭” 的小 demo，超有成就感～

一、先搞懂：UART 是怎么让设备 “聊天” 的？

咱们先把专业术语 “翻译” 成大白话，毕竟原理懂了，后面实操才不慌～

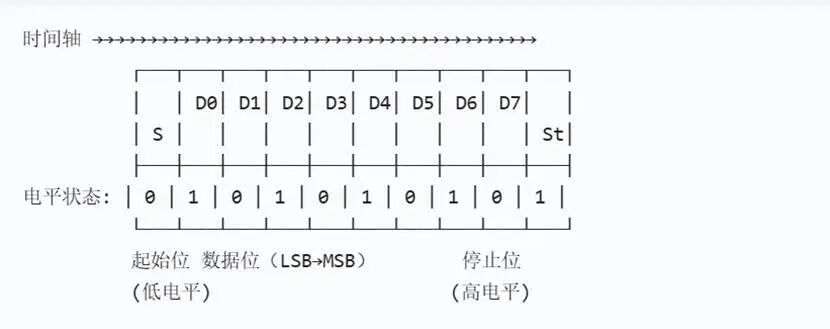

1.1 异步通信：不用 “统一闹钟” 也能聊

UART 的核心是 “异步”—— 就像两个人聊天，不用盯着同一个时钟说话，靠 “开场白” 和 “结束语” 判断一句话的开始和结束：

**● 空闲态：**没说话时，线路是高电平（相当于 “沉默”）；

● 起始位：要说话了，先发 1 个低电平（“喂，我要讲了！”）；

**● 数据位：**接着发 5-9 位数据（比如 “hello” 的二进制），注意是从最低位（LSB）开始传；

**● 校验位：**可选 0 或 1 位（“查错小助手”，比如奇偶校验，确保数据没传错）；

**● 停止位：**说完了，发 1-2 位高电平（“好，这句话结束啦”）。

还有个小知识点：双方 “语速”（波特率）可以有误差，但不能超过 10%！常用的 “语速” 有 4800、9600、115200bps（115200 最常用，传得快～）。

1.2 硬件架构：设备 “聊天” 的 “内部部门”

就像公司有收发快递的部门，UART 也有专门的 “组件分工”，保证数据不丢、不错：

发送端（发消息的设备）

● **发送保持寄存器：**临时存 CPU 要发的数据（比如 “快递暂存台”）；

**● 移位寄存器：**把 CPU 给的 “并行数据”（一堆数据一起）转成 “串行数据”（一个一个按顺序发），相当于 “打包成一串”；

**● 波特率发生器：**生成精准的 “时钟”，比如 115200bps 对应每个 bit 的时间约 8.68μs（确保 “语速” 稳定）。

接收端（收消息的设备）

**● 施密特触发器：**过滤线路上的 “噪音”（比如电压波动），确保读对电平；

**● FIFO 缓冲区：**硬件 FIFO 有 128 字节，软件 FIFO 有 4KB（相当于 “快递柜”，暂时存数据，避免 CPU 忙不过来导致数据丢失）；

**● 中断控制器：**数据到了（RX_ARRIVED）、柜子满了（RX_OVERFLOW）都会 “喊 CPU”，不用 CPU 一直盯着。

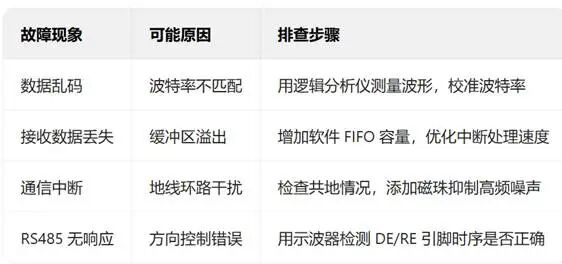

1.3 数据传输的 “小细节”：别踩电压坑！

● 电平匹配：模块默认是 1.8V TTL 电平（0V = 低，1.8V = 高），移芯平台能切 3.3V。要是接 3.3V/5V 设备（比如 Arduino），必须加电平转换器，不然会烧模块！

**● 驱动能力：**单端输出电流≤8mA，线长超过 10 米的话，记得外接 “驱动模块”，不然信号会变弱；

**● 灵活性：**数据位（5-8 位）、停止位（1-2 位）、校验位都能调，比如传 ASCII 字符常用 8 位数据位 + 1 位停止位 + 无校验。

二、让 “聊天” 更高效：FIFO、DMA 和流控

设备聊得频繁了，容易 “堵单”（数据丢了）或 “占着 CPU 不放手”，这时候就得靠这三个 “神器”！

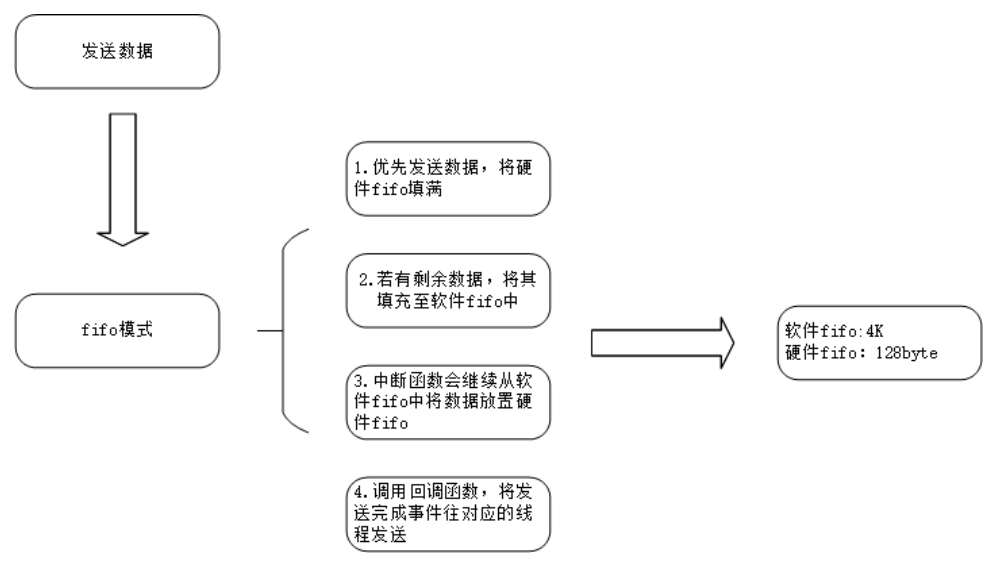

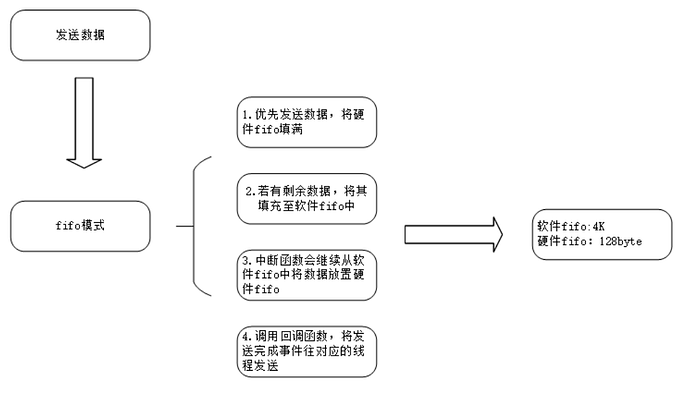

2.1 FIFO：数据的 “临时仓库”

FIFO 就像快递柜，分 “硬件小柜” 和 “软件大仓”：

**● 硬件 FIFO：**收发各 128 字节，先填满小柜，满了再往软件 FIFO（4KB）里放，避免数据 “堆门口”；

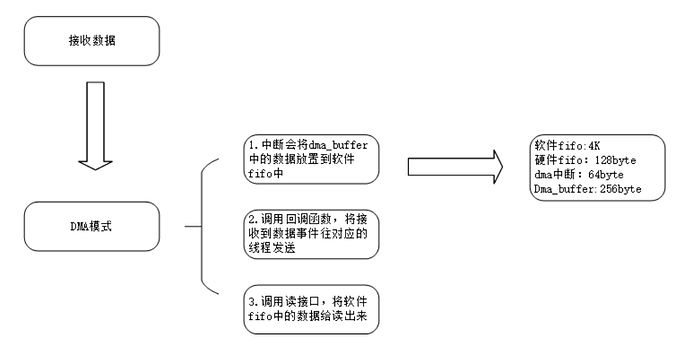

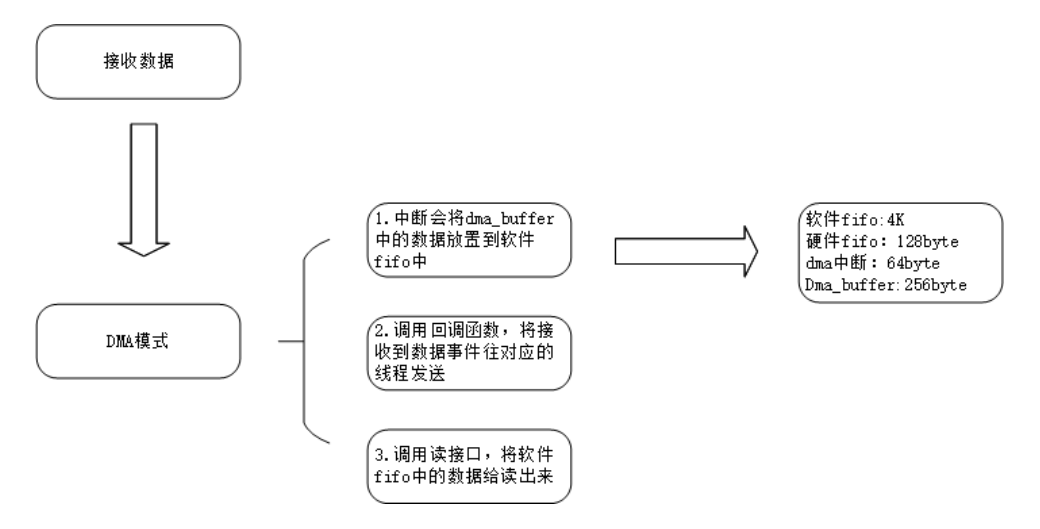

**● 接收逻辑：**用 DMA（后面说）搬数据，每满 64 字节触发一次中断（不用 CPU 每次接 1 个字节，省力气）；

**● 溢出处理：**软件 FIFO 也满了？会触发 RX_OVERFLOW 中断，赶紧处理旧数据！

2.2 DMA：“自动快递员”，解放 CPU

没有 DMA 时，CPU 得亲自 “搬数据”（比如从 UART 往内存搬），占满 100% 算力；有了 DMA，相当于雇了 “自动快递员”：

1.UART 喊 “要搬数据啦（DMA 请求）”；

2.DMA 控制器接手，直接读写内存，不用 CPU 插手；

3.搬完了再通知 CPU。

效果超明显：传输速度快 3-5 倍，CPU 占用率直接降到 5% 以下，再也不用 “专职搬快递” 了！

2.3 硬件流控（RTS/CTS）：避免 “强行塞件”

当设备 A 发得太快，设备 B 的 FIFO 满了，怎么办？靠 RTS/CTS “喊停”：

**● RTS（请求发送）：**设备 A 的 RTS 变高 → “我柜子满了，别发了！”；

**● CTS（清除发送）：**设备 B 看到 A 的 RTS 高 → 暂停发送，等 A 的 RTS 变低再继续。

**接线要注意：**交叉接！A 的 RTS 连 B 的 CTS，B 的 RTS 连 A 的 CTS，接反了就 “喊不停” 啦～

三、动手实操：用串口控制 LED 亮灭！

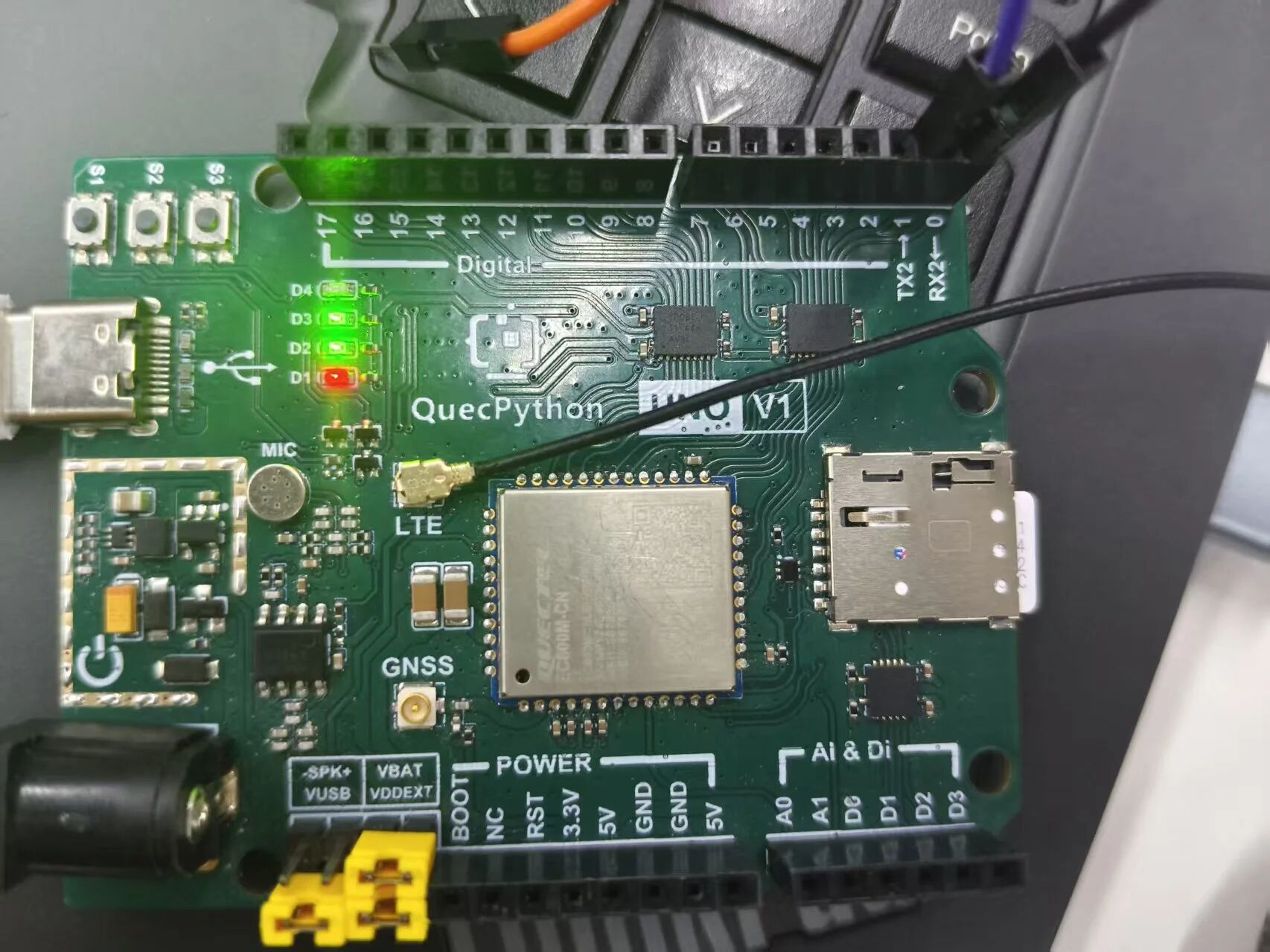

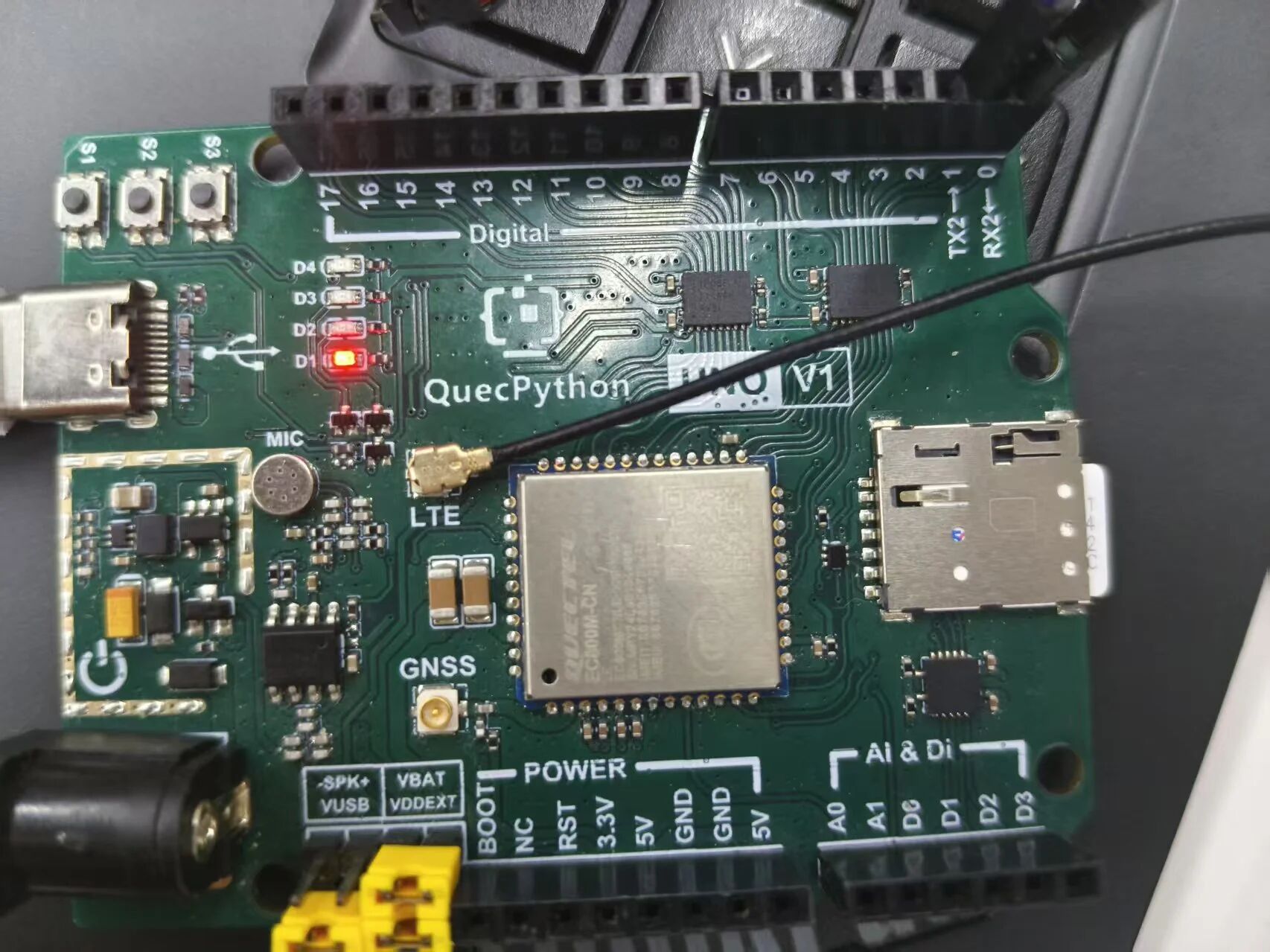

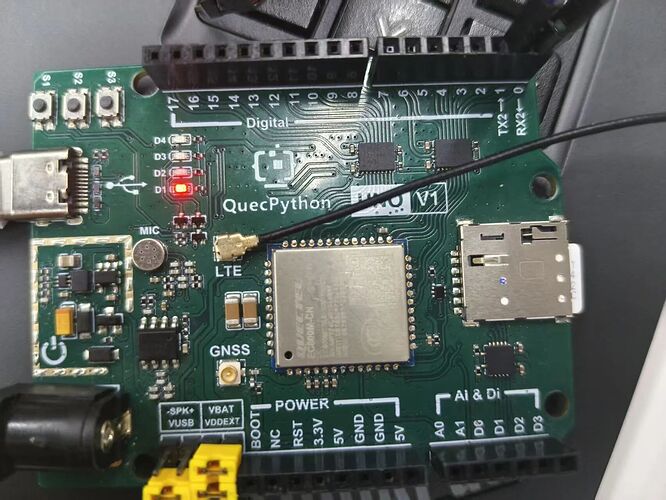

光说不练假把式，咱们用 EC800M 开发板做个小 demo：模组通过 UART2 和 PC 聊天，PC 发 “on” LED 亮，发 “off” LED 灭，超简单！

3.1 先搭好 “聊天通道”：参数配置

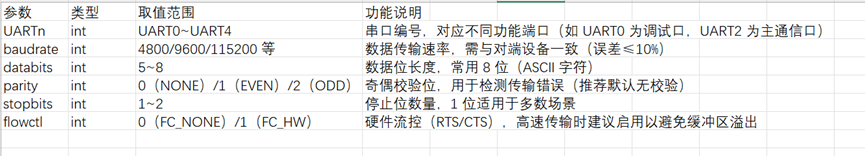

要创建串口对象，得先确定 “聊天参数”，用machine.UART类：

from machine import UART

class machine.UART(UARTn, baudrate, databits, parity, stopbits, flowctl)

构造串口对象：UART2，波特率115200，8数据位，无校验，1停止位，无流控

uart = UART(UART.UART2, 115200, 8, 0, 1, 0)

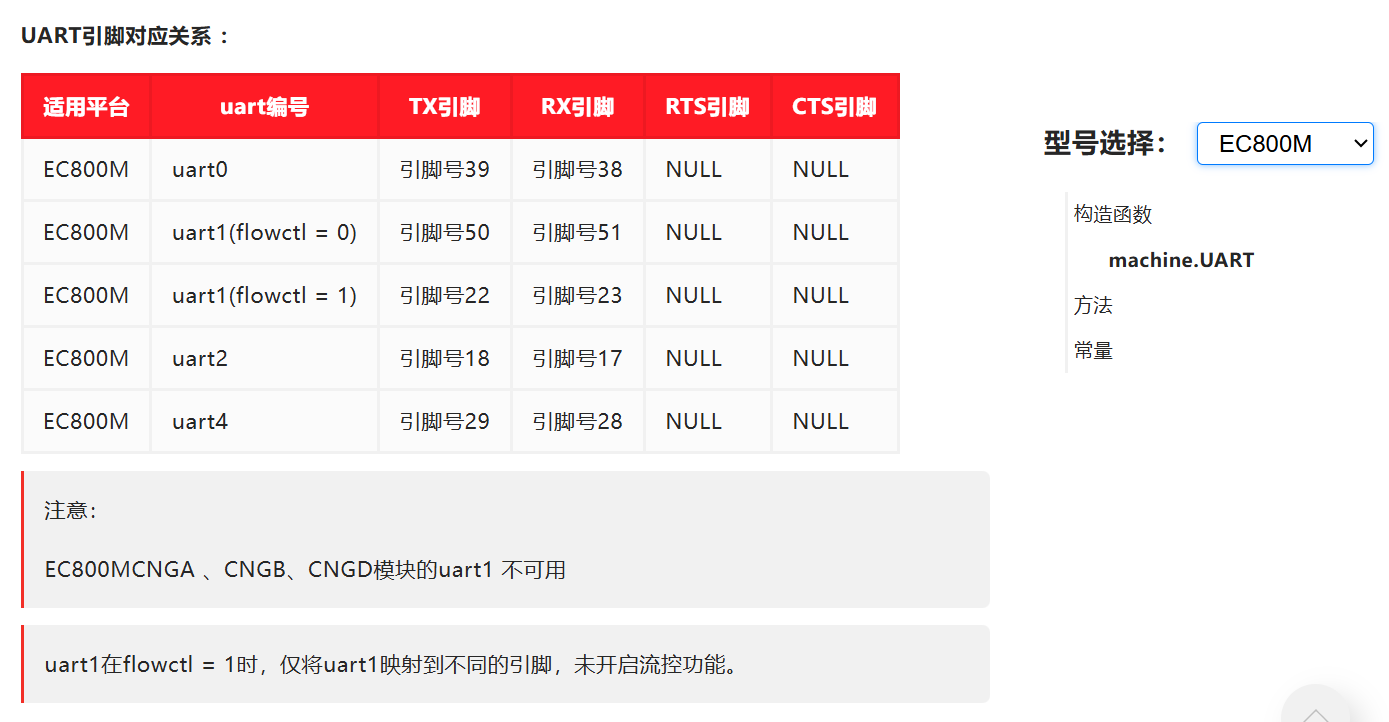

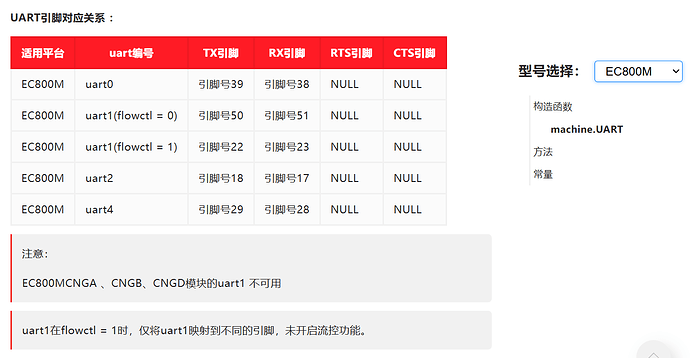

硬件引脚映射

可参考官网说明：

勾选右边型号选择，就可以查看到对应型号的串口标识，需要注意的是，关于串口的引脚选择，一致上都以官网为准，而不参考数据手册，目前quecpython并没有专门的硬件设计手册，由于QuecPython和QuecOpen存在一定差异，例如有哪些引脚可以作为GPIO不能直接参考QuecOpen的文档，包括串口也是同理，其他部分和open保持一致。

3.2 核心方法：收发消息

常用的串口方法，记这几个就够了：

**1.uart.any()：**查接收缓冲区有多少未读字节（比如返回 20→有 20 字节没读）；

**2.uart.read(nbytes)：**读n字节数据，返回 bytes 类型（比如uart.read(5)读 5 字节，没数据返回 None）；

**3.uart.write(data)：**发数据，要传 bytes（字符串转一下：“hello”.encode()），返回成功发送的字节数；

**4.uart.set_callback(fun)：**设置回调函数，收到数据自动触发（不用老盯着缓冲区）。

3.3 完整代码：控制 LED 的 “聊天脚本”

import utime
import log
from machine import UART
import pm
import sys_bus
utime.sleep(5)
import _thread
pm.autosleep(1)
from machine import Pin
gpio1 = Pin(Pin.GPIO21, Pin.OUT, Pin.PULL_DISABLE, 0)
# 设置日志输出级别
log.basicConfig(level=log.INFO)
uart_log = log.getLogger("UART")

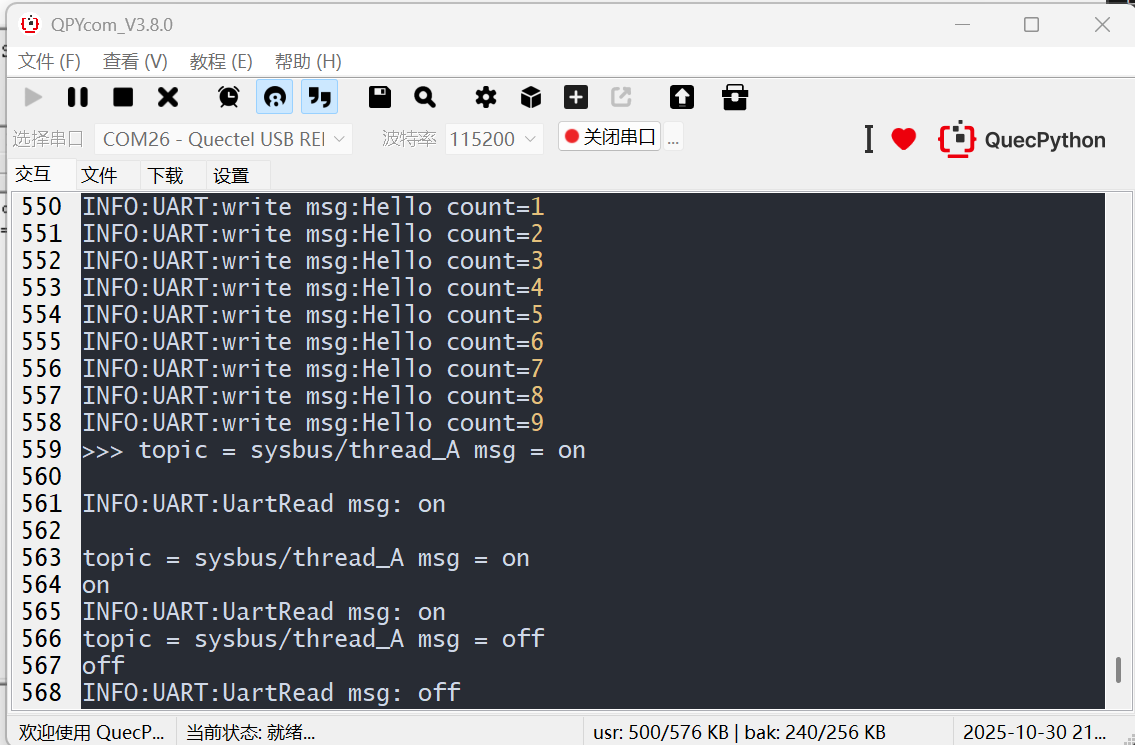

def callback_A(topic, msg):
    global gpio1
    print("topic = {} msg = {}".format(topic, msg))
    if(msg=="on"):
        gpio1.write(1)
        print("on")
    elif(msg=='off'):
        gpio1.write(0)
        print("off")
def thread_entry_A(id):
    sys_bus.subscribe("sysbus/thread_A", callback_A)
    while True:
        utime.sleep(5)
class Example_uart(object):
    def __init__(self, no=UART.UART2, bate=115200, data_bits=8, parity=0, stop_bits=1, flow_control=0):
        self.uart = UART(no, bate, data_bits, parity, stop_bits, flow_control)
        self.uart.set_callback(self.callback)
        # self.uart.control_485(UART.GPIO24, 1)
    def callback(self, para):
        # uart_log.info("call para:{}".format(para))
        # # print("the any is",self.uart.any())
        # print("the time is:",utime.ticks_diff(utime.ticks_ms(), start))
        # start = utime.ticks_ms()
        if(0 == para[0]):
            s=self.uartRead(para[2])
            # with open('usr/a.txt','a+') as f:
            #     f.write(s)
    def uartWrite(self, msg):
        uart_log.info("write msg:{}".format(msg))
        self.uart.write(msg)
    def uartRead(self, len):
        msg = self.uart.read(len)
        utf8_msg = msg.decode()
        sys_bus.publish_sync("sysbus/thread_A", utf8_msg)
        uart_log.info("UartRead msg: {}".format(utf8_msg))
        return utf8_msg

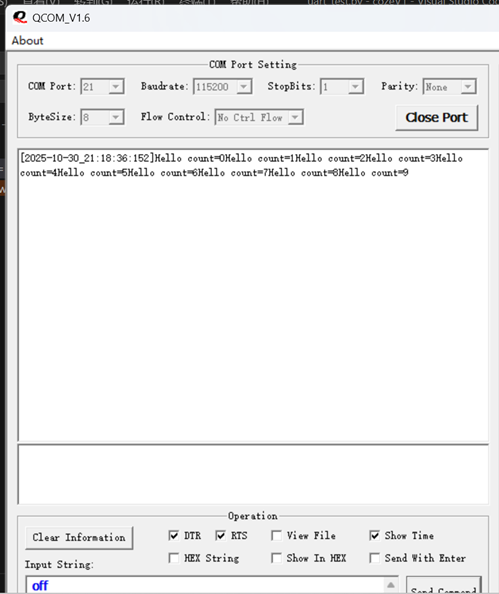

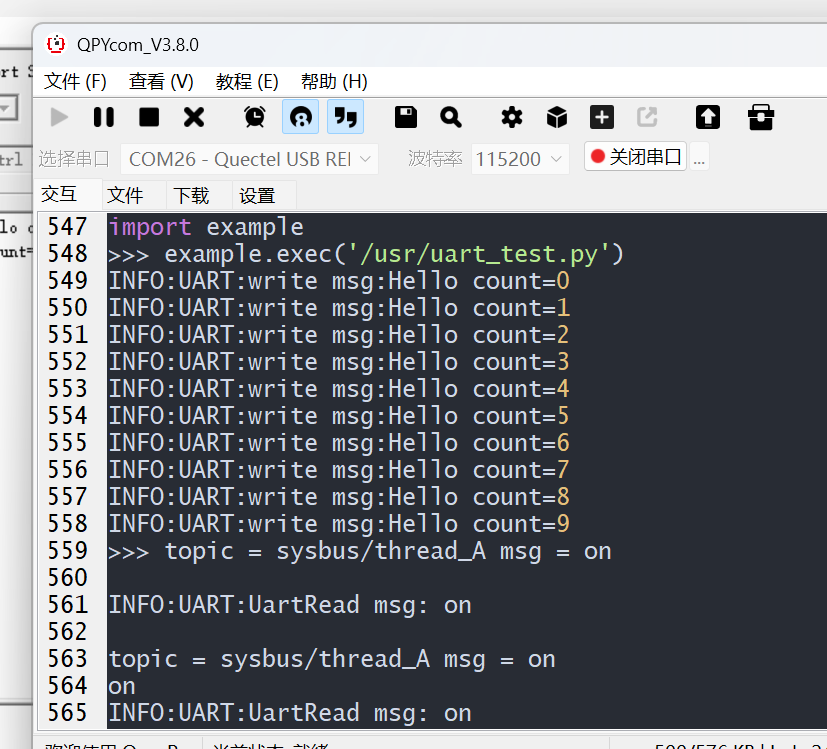

    def uartWrite_test(self):
        for i in range(10):
            write_msg = "Hello count={}".format(i)
            self.uartWrite(write_msg)
            utime.sleep(1)
if __name__ == "__main__":
    _thread.start_new_thread(thread_entry_A, ('A',))
    uart_test = Example_uart()
    # start = utime.ticks_ms()
    uart_test.uartWrite_test()
