嗨，嵌入式开发的小伙伴们！今天咱们来解锁一个超实用的技能 ——Quecpython 的 GPIO 调试！不管你是刚入门的小白，还是想精进技能的老司机，这篇文章都能让你轻松搞定 GPIO，和外部设备 “畅聊” 无阻～
一、GPIO 是什么？先搞懂基础原理
GPIO，全名叫 “通用输入输出”，就像嵌入式设备的 “万能接口”，专门用来和外部电子元件（比如传感器、LED 灯、按键等）沟通。它藏在微处理器、微控制器这些嵌入式系统里，是咱们实现硬件交互的 “桥梁”～

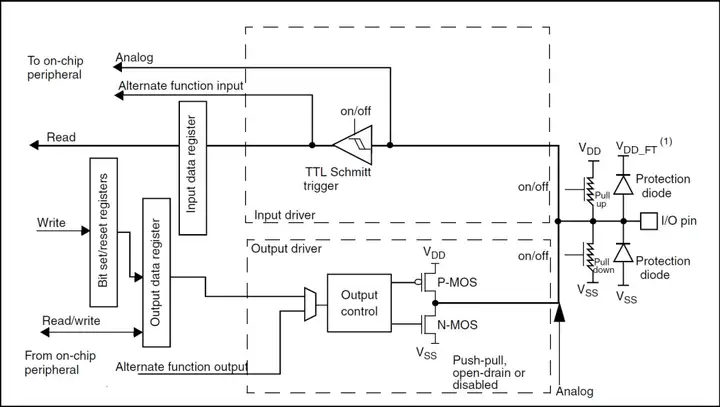

1. 核心硬件结构大揭秘
想玩转 GPIO，得先认识它的 “内部构造”！咱们把它拆解成几个关键部分，一个个说清楚：
● I/O pin（引脚）：这是硬件接口的 “门面”，每个引脚都能通过编程变成输入或输出模式，用来连接外部设备。
● 保护二极管：GPIO 的 “安全卫士”！专门防止电压反冲、静电放电这些 “意外” 伤害引脚，妥妥的防护小能手～
● 上拉 / 下拉电阻：引脚的 “定海神针”！空闲时帮
● 引脚稳住状态：上拉电阻接正电源，让引脚默认是高电平；下拉电阻接地线，默认是低电平。而且它们还能通过软件配置寄存器自由切换～
● P-MOS 管和 N-MOS 管：这俩是 GPIO 输出模式的 “核心搭档”！一起组成电路，让 GPIO 拥有 “推挽输出” 和 “开漏输出” 两种模式，适配不同场景。
● TTL 施密特触发器：信号的 “清道夫”！它有两个阈值（上阈值和下阈值），能把带噪声、不稳定的输入信号 “过滤” 干净，输出精准的数字信号。
● 输出驱动器：输出模式的 “动力源”，负责控制引脚输出的电压和电流，让外部设备能稳定工作。
● 输入接收器：处理输入信号的 “收纳盒”，很多时候会集成施密特触发器，进一步保证输入信号的纯净度。
二、输入模式：四种类型任你选
输入模式就像 GPIO 的 “接收模式”，用来读取外部设备的信号。不同模式各有特点，咱们按需挑选～

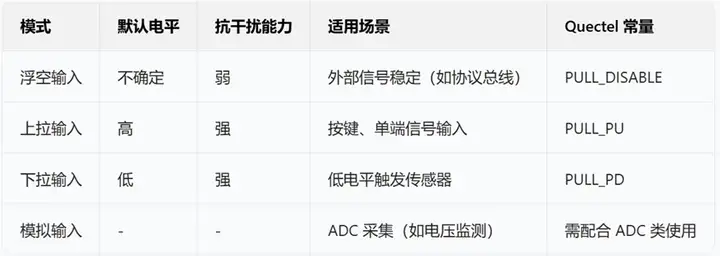

输入模式对比表：一秒选对款
三、输出模式：两种模式，各显神通
输出模式是 GPIO 的 “发送模式”，用来控制外部设备。主要有两种模式，咱们看看它们各自的本事～
1. 开漏输出：灵活适配多场景
● 原理：只有 N-MOS 管工作，输出高电平时引脚呈高阻态，得靠外部上拉电阻 “帮忙”。
● 电路：写 0 时，N-MOS 管导通，引脚接地；写 1 时，引脚悬空，电平由外部上拉电阻决定。
● 亮点：支持电平转换（比如用 3.3V 模块驱动 5V 设备），还天然支持 “线与” 功能（多个引脚只要有一个拉低，总线就呈低电平）。
经典应用：I2C 总线、LCD 背光控制（记得外接上拉电阻哦）。
2. 推挽输出：驱动能力超强
● 原理：由 P-MOS 管和 N-MOS 管共同工作，能主动输出高、低两种电平，不用依赖外部电阻。
● 电路：写 1 时，P-MOS 管导通，引脚接 VCC（3.3V/5V）；写 0 时，N-MOS 管导通，引脚接 GND。
● 亮点：驱动能力超棒，单引脚最大电流可达 8mA（以 BC25PA 为例），能直接驱动 LED、继电器这些负载。
● 小提醒：没法实现 “线与” 功能，多个引脚同时输出 1 时会冲突，这点要注意～

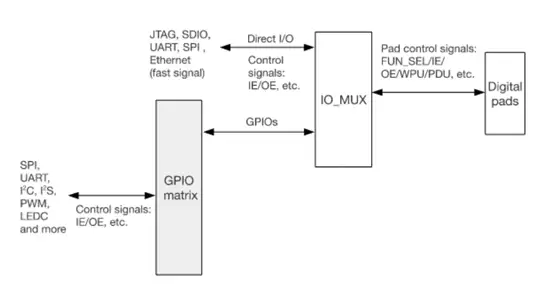

四、引脚复用：一个引脚，多种技能
嵌入式系统里的引脚超 “多才多艺”！很多物理引脚能配置成不同功能，这就是 “引脚复用”。一个引脚可能有这些 “身份”：
● 当 GPIO，做通用输入输出；
● 当 SPI 接口的一部分，和其他 SPI 设备通信；
● 当 UART 接口的一部分，进行串行通信；
● 还能当 ADC 输入、PWM 输出等特定功能。
咱们可以根据硬件和软件需求，给引脚 “分配任务”。具体能配置哪些功能，去官网查对应型号的 GPIO 配置表就行，资源下载 | QuecDevZone
五、实操来啦！手把手教你用 machine.Pin 类
理论说得再多，不如动手试试！machine.Pin类是 Quecpython 控制 GPIO 的 “核心工具”，引脚模式设置、电平读写都靠它。
1. 构造函数与参数：轻松创建 GPIO 对象
构造函数长这样：class machine.Pin(GPIOn, direction, pullMode, level)

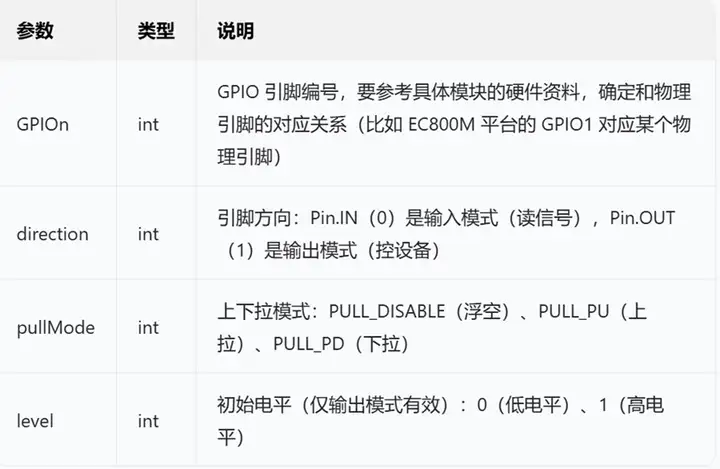

各个参数的作用，一张表讲明白：
举个栗子：在 EC800M 平台创建一个输出模式的 GPIO1，浮空模式，初始电平低电平。
from machine import Pin
# 创建GPIO对象
gpio1 = Pin(Pin.GPIO1, Pin.OUT, Pin.PULL_DISABLE, 0)
2. 核心方法：玩转 GPIO 的 “四件套”
（1）读取引脚电平：Pin.read ()
● 功能：获取引脚当前的电平状态。
● 返回值：0（低电平）、1（高电平）。
● 小提醒：不同模块的逻辑电平标准可能不一样，比如 EC800M 的输入高电平要在 0.7×VDDIO 到 VDDIO+0.2V 之间，输入低电平在 - 0.3V 到 0.3×VDDIO 之间，具体得查数据手册～
（2）设置引脚电平：Pin.write (value)
● 功能：给引脚设置输出电平（只有输出模式能用哦）。
● 参数：value 是 int 类型，0 为低电平，1 为高电平。
● 返回值：0（设置成功）、-1（设置失败，比如引脚模式错了）。
（3）设置引脚模式：Pin.set_dir (value)
● 功能：修改引脚的输入 / 输出模式。
● 参数：value 是 int 类型，Pin.IN（0）为输入模● 式，Pin.OUT（1）为输出模式。
返回值：0（成功）、-1（失败）。
（4）获取引脚模式：Pin.get_dir ()
● 功能：查询引脚当前是输入还是输出模式。
● 返回值：0（输入模式）、1（输出模式）。
3. 实操小案例：
点亮一颗 LED，用的是EC800X QuecDuino EVB,通过查找原理图，需要控制的是pin87,对应的GPIO引脚就是GPIO22

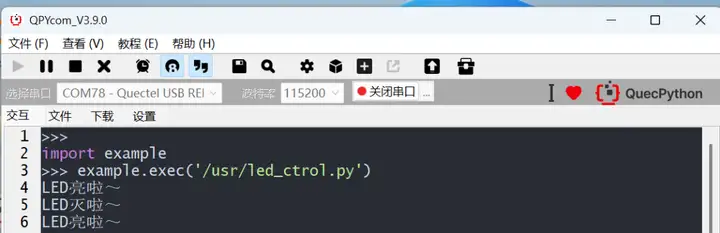

咱们用推挽输出模式，让 GPIO1 控制 LED 点亮和熄灭，代码超简单：
from machine import Pin
import time
# 创建GPIO1对象，输出模式，浮空，初始低电平（LED熄灭）
led_pin = Pin(Pin.GPIO22, Pin.OUT, Pin.PULL_DISABLE, 0)
while True:
# 点亮LED（输出高电平）
led_pin.write(1)
print("LED亮啦～")
time.sleep(1) # 保持1秒
# 熄灭LED（输出低电平）
led_pin.write(0)
print("LED灭啦～")
time.sleep(1) # 保持1秒

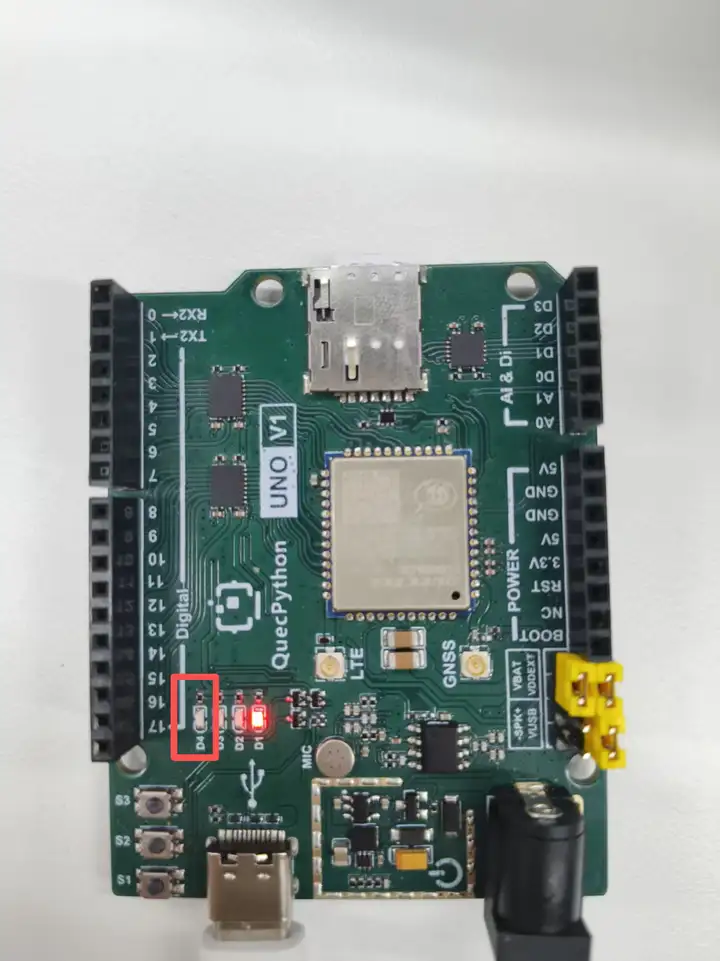

灯灭效果如下图所示：

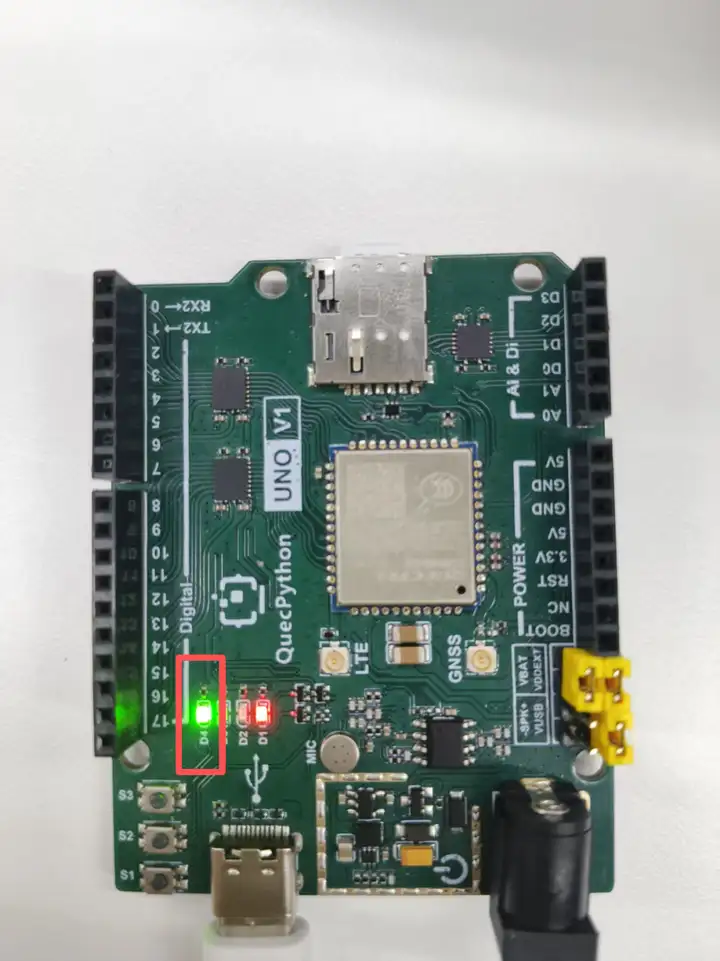

灯亮效果如下图所示：
4. 注意事项：避坑指南
● 模式要和操作匹配：想写电平，先确认引脚是输出模式（Pin.OUT），不然操作会失败哦。
● 上下拉模式别瞎选：输入模式下，根据电路需求选上拉或下拉，避免引脚悬空导致电平不稳定。
● 硬件映射要查准：不同模块的 GPIO 引脚编号和物理引脚对应关系不一样，一定要查对应硬件文档确认，别接错引脚啦～
六、总结
看完这篇文章，是不是觉得 Quecpython 的 GPIO 调试没那么难啦？从原理到实操，从输入输出模式到引脚复用，只要理清思路，按需选择，就能轻松用 GPIO 和外部设备 “互动”。赶紧拿起你的开发板，动手试试吧，相信你很快就能玩转 GPIO！
