物联网应用协议在线测试平台ConnectLab —MQTTS
1.介绍
Quectel推出物联网应用协议在线测试平台 ConnectLab，提供客户游客模式和移远员工域账号登陆方式。支持Web化的协议服务器启动、数据交互等操作，提升物联网协议测试的便捷性、安全性以及竞争力。
访问地址: https://connectlab.phicotek.com/connectlab/mqtts
其中包含新建服务器，界面显示客户端接收发送的数据等功能。目前支持单项认证、双向认证。
2.功能
2.1 登录界面

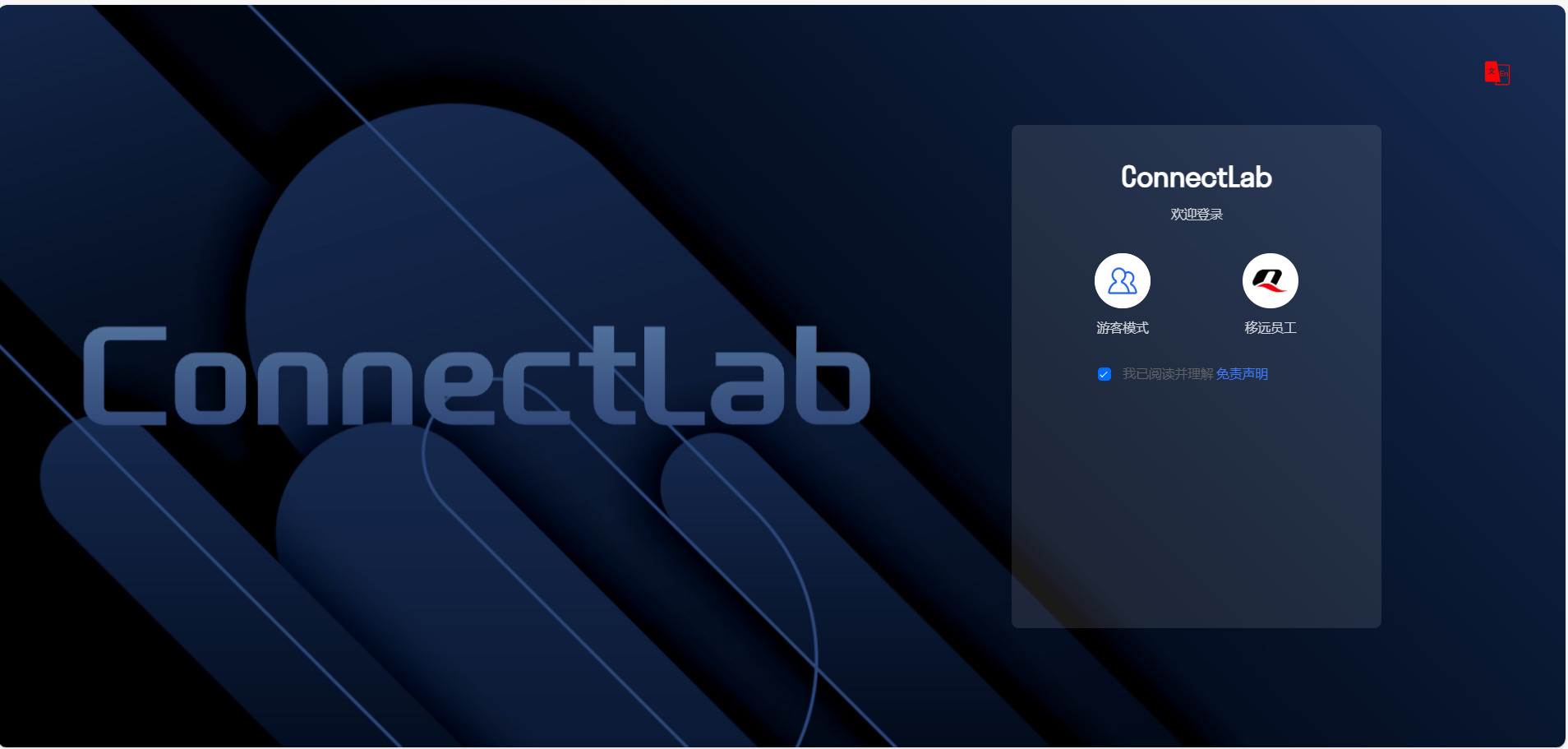

登录界面，支持游客模式与移远员工，其中游客模式最大只支持5路客户端连接，服务器有效期为1天；移远员工最大支持20路客户端连接，服务器有效期为7天。
2.2 MQTTS功能介绍

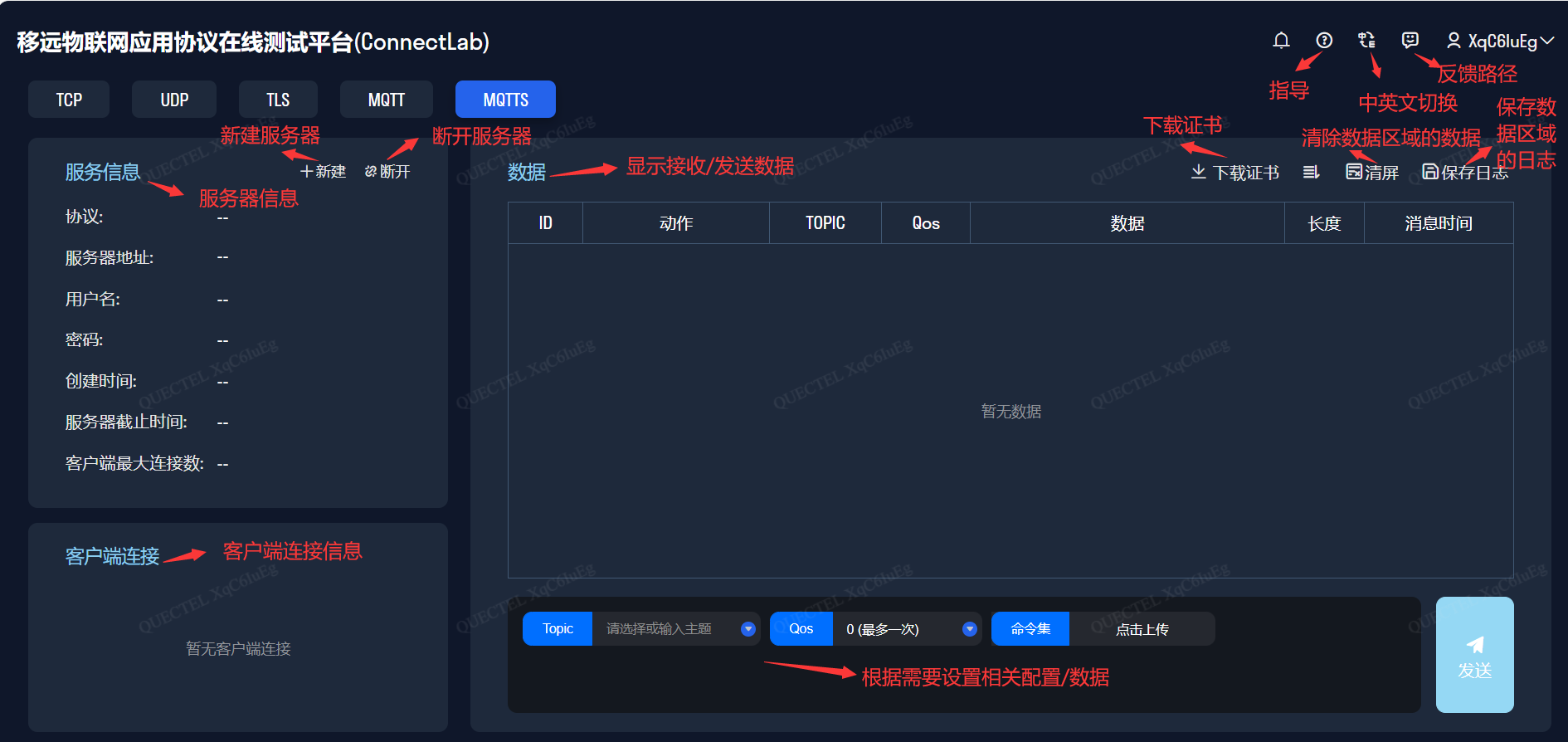

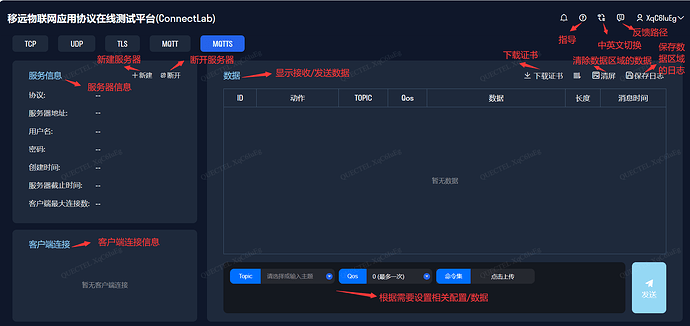

相关功能描述如下所示：

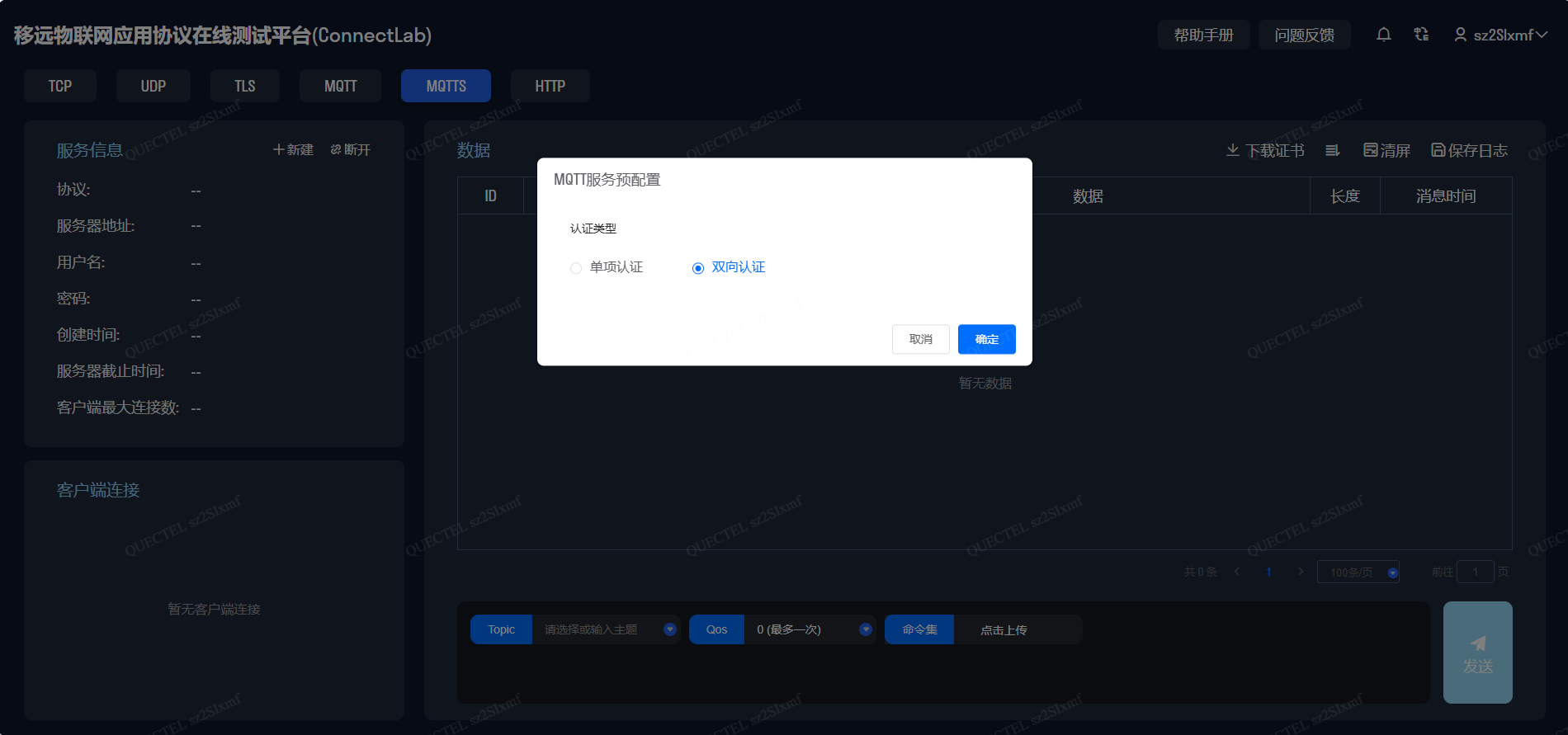

点击新建，根据需要选择认证类型，点击确定即可创建服务器。

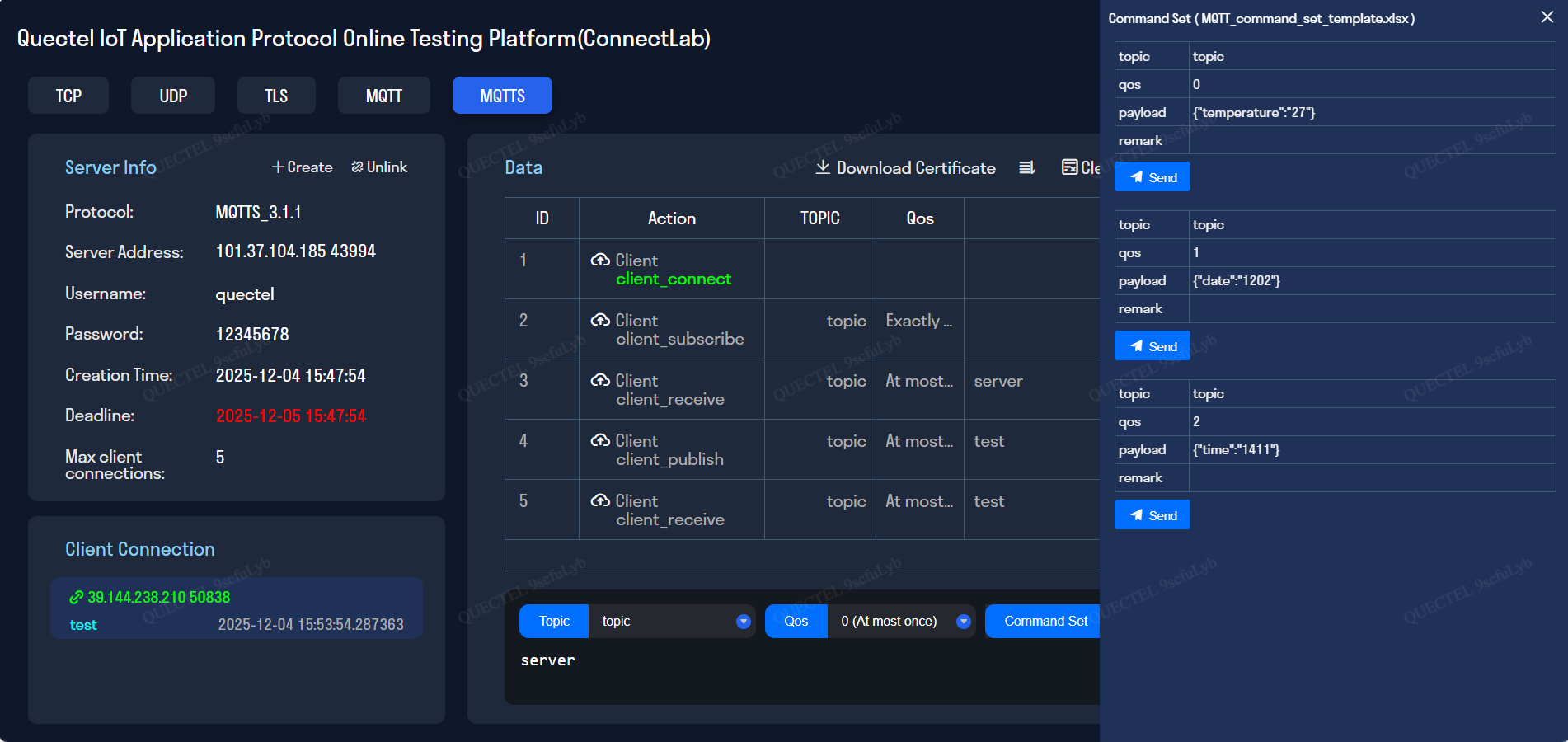

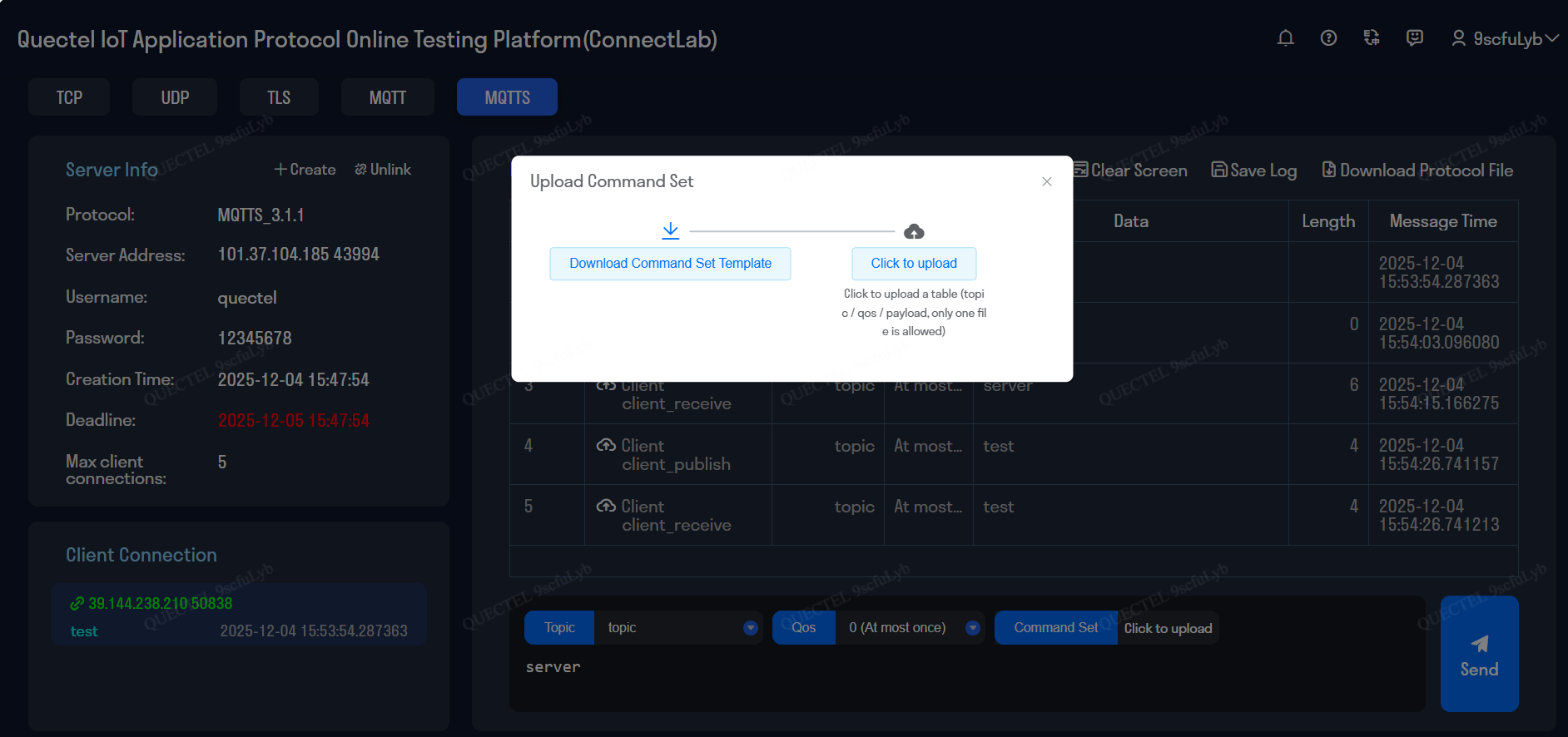

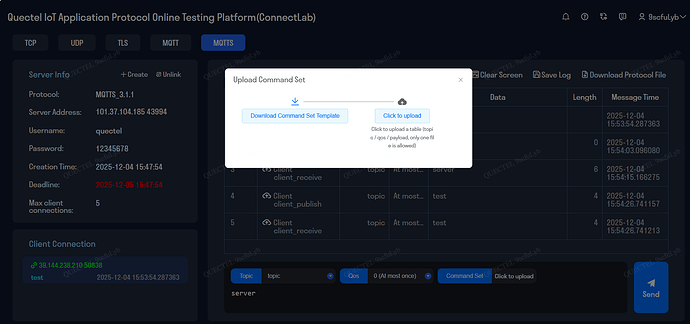

支持命令集的方式发送数据，点击上传之后，可以下载命令集模版，在Excel表格中填入需要发送的数据即可。
上传之后，右侧出现相应的数据，根据需要发送对应的数据即可。
2.3 模组与ConnectLab的交互测试
以EC200U为例，模组为MQTTS客户端，连接ConnectLab创建的MQTTS Server：
单项认证：
[2025-12-03_17:22:58:671]AT+QMTCFG=“SSL”,0,1,2
[2025-12-03_17:22:58:671]OK
[2025-12-03_17:23:04:392]AT+QSSLCFG=“cacert”,2,“UFS:cacertm.pem”
[2025-12-03_17:23:04:392]OK
[2025-12-03_17:23:10:027]AT+QSSLCFG=“seclevel”,2,1
[2025-12-03_17:23:10:027]OK
[2025-12-03_17:23:23:287]AT+QSSLCFG=“sslversion”,2,4
[2025-12-03_17:23:23:287]OK
[2025-12-03_17:23:30:390]AT+QSSLCFG=“ciphersuite”,2,0xFFFF
[2025-12-03_17:23:30:390]OK
[2025-12-03_17:23:41:564]AT+QMTCFG=“version”,0,4
[2025-12-03_17:23:41:564]OK
[2025-12-03_17:23:50:658]AT+QMTCFG=“recv/mode”,0,0,1
[2025-12-03_17:23:50:658]OK
[2025-12-03_17:24:03:196]AT+QMTOPEN=0,“101.37.104.185”,40930
[2025-12-03_17:24:03:196]OK
[2025-12-03_17:24:06:234]
[2025-12-03_17:24:06:234]+QMTOPEN: 0,0
[2025-12-03_17:24:29:693]AT+QMTCONN=0,“test”,“quectel”,“12345678”
[2025-12-03_17:24:29:693]OK
[2025-12-03_17:24:30:218]
[2025-12-03_17:24:30:218]+QMTCONN: 0,0,0
双向认证：
[2025-11-03_14:07:32:674]AT+QMTCFG=“SSL”,0,1,2
[2025-11-03_14:07:32:674]OK
[2025-11-03_14:07:40:991]AT+QSSLCFG=“cacert”,2,“UFS:cacertm.pem”
[2025-11-03_14:07:40:991]OK
[2025-11-03_14:07:44:900]AT+QSSLCFG=“clientcert”,2,“UFS:client.pem”
[2025-11-03_14:07:44:900]OK
[2025-11-03_14:07:46:900]AT+QSSLCFG=“clientkey”,2,“UFS:clientkeym.pem”
[2025-11-03_14:07:46:900]OK
[2025-11-03_14:08:05:879]AT+QSSLCFG=“seclevel”,2,2
[2025-11-03_14:08:05:879]OK
[2025-11-03_14:08:06:646]AT+QSSLCFG=“sslversion”,2,4
[2025-11-03_14:08:06:646]OK
[2025-11-03_14:08:08:267]AT+QSSLCFG=“ciphersuite”,2,0xFFFF
[2025-11-03_14:08:08:267]OK
[2025-11-03_14:08:28:300]AT+QMTCFG=“version”,0,4
[2025-11-03_14:08:28:300]OK
[2025-11-03_14:08:29:677]AT+QMTCFG=“recv/mode”,0,0,1
[2025-11-03_14:08:29:677]OK
[2025-11-03_14:08:34:391]AT+QMTOPEN=0,“101.37.104.185”,47150
[2025-11-03_14:08:34:403]OK
[2025-11-03_14:08:35:134]
[2025-11-03_14:08:35:134]+QMTOPEN: 0,0
[2025-11-03_14:08:38:592]AT+QMTCONN=0,“test2”,“quectel”,“12345678”
[2025-11-03_14:08:38:592]OK
[2025-11-03_14:08:39:058]
[2025-11-03_14:08:39:058]+QMTCONN: 0,0,0
Note:具体指令介绍，可参考对应模组的MQTT应用指导。

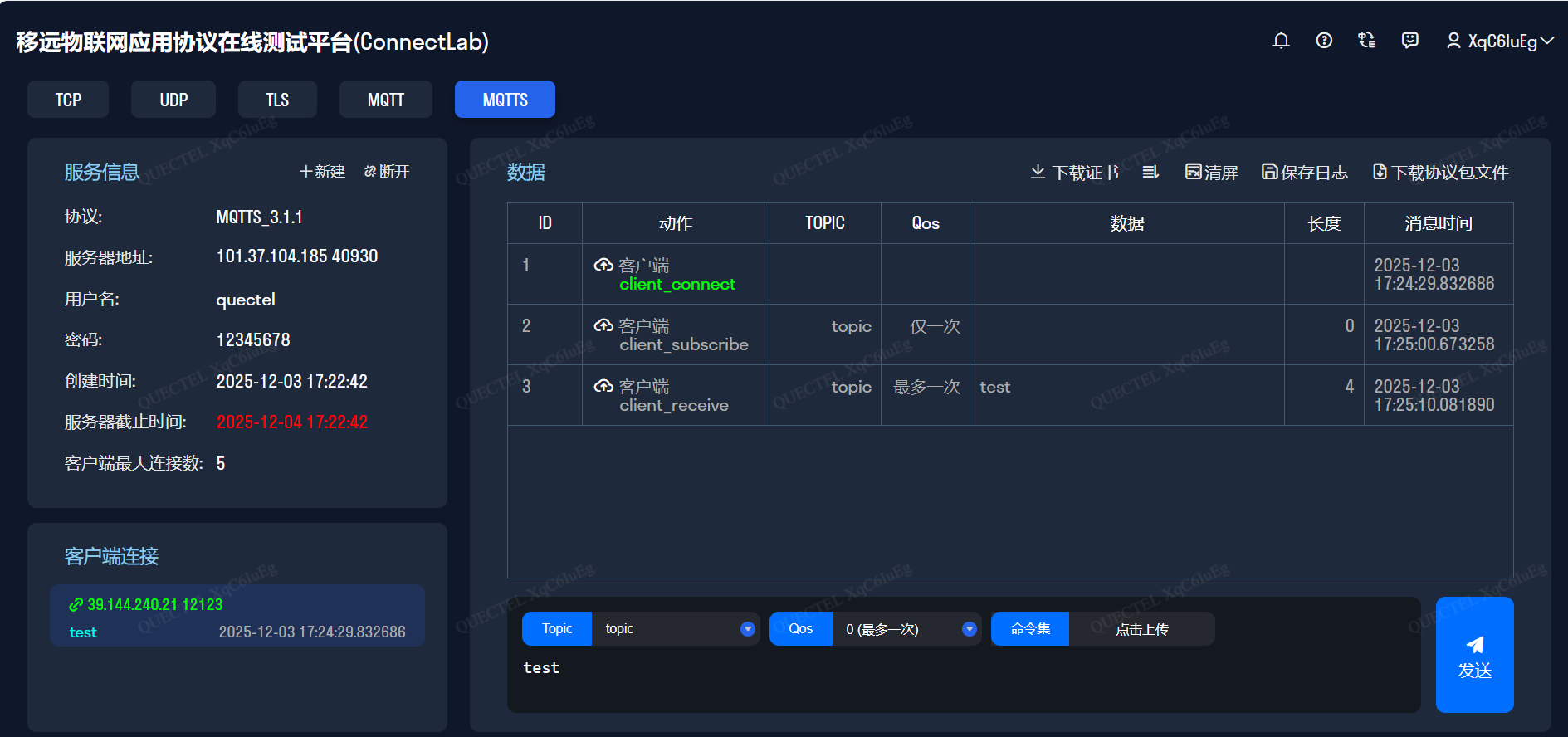

客户端连接后，选择对应的客户端，在右侧输入框选择对应的Topic及Qos，输入发送给客户端的数据，点击发送即可。交互的数据如下图所示，清晰显示客户端跟服务器之间发送的数据。同时会统计发送数据的长度及时间。
客户端跟服务器连接后，点击下载协议包文件可下载对应客户端的协议包文件，查看客户端跟服务器之间的协议交互。
2.4 断开连接

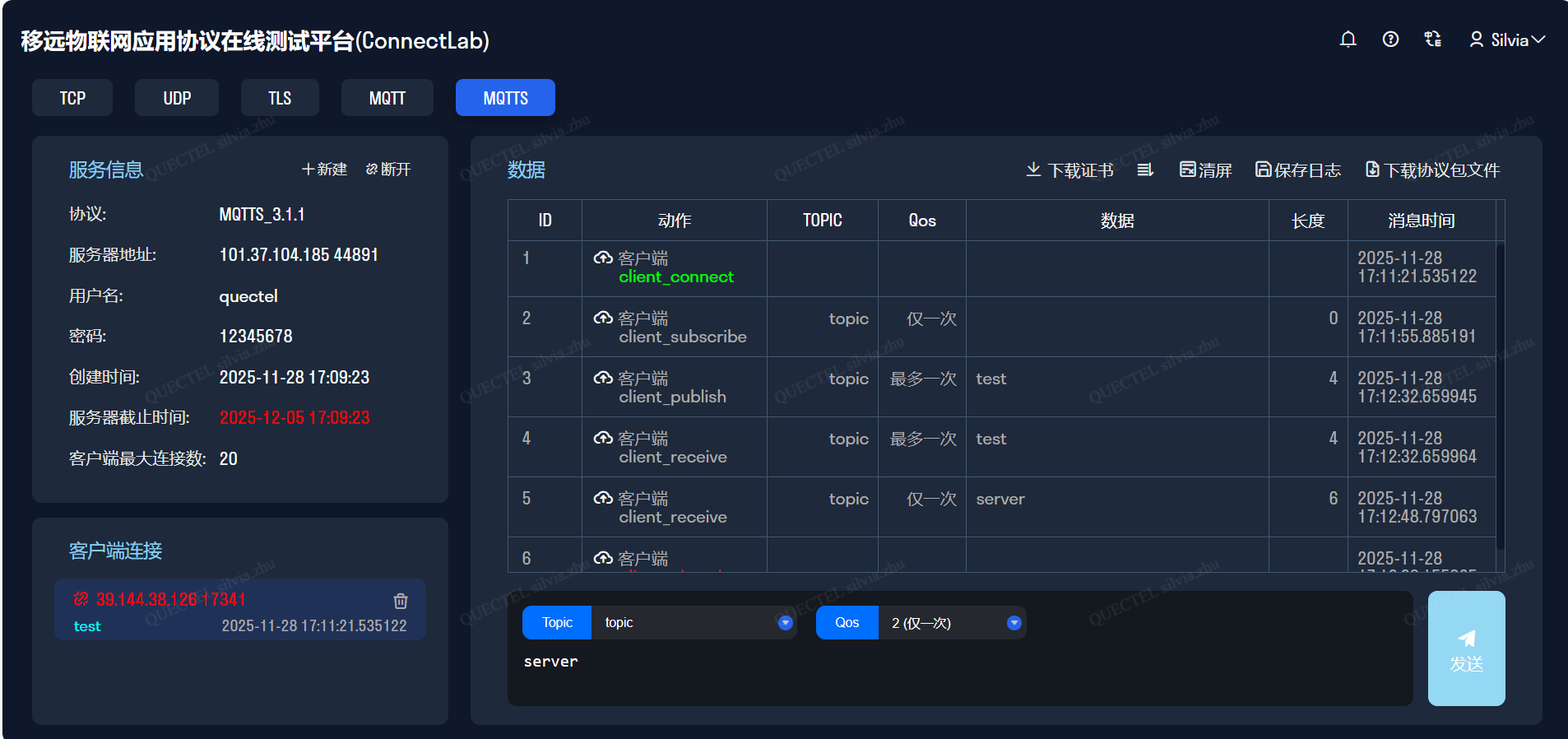

客户端主动关闭连接后，服务器端显示的连接会变成红色，数据侧显示客户端关闭，如下图所示。MQTT服务器侧不支持主动断开客户端连接。
客户端断开之后，出现删除图标，可删除客户端记录。如下图所示。
2.5 游客模式下，当连接数超过5的补充说明

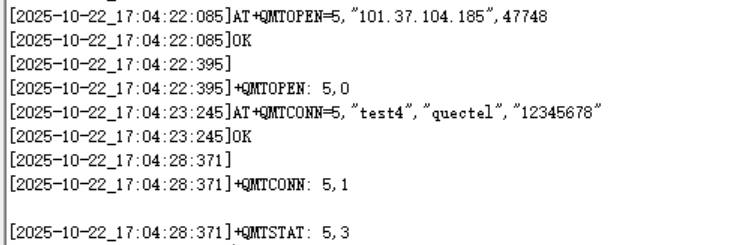

当客户端连接数超过最大值，发起连接请求后，服务器会断开客户端连接。
