RTOS（实时操作系统）作为嵌入式系统的核心组件，主要负责管理任务调度、内存分配、中断处理以及通信机制。本文将浅析 RTOS 的相关基础知识，主要包括其核心概念、各类调度算法和任务管理机制。

一、实时操作系统（RTOS）概念

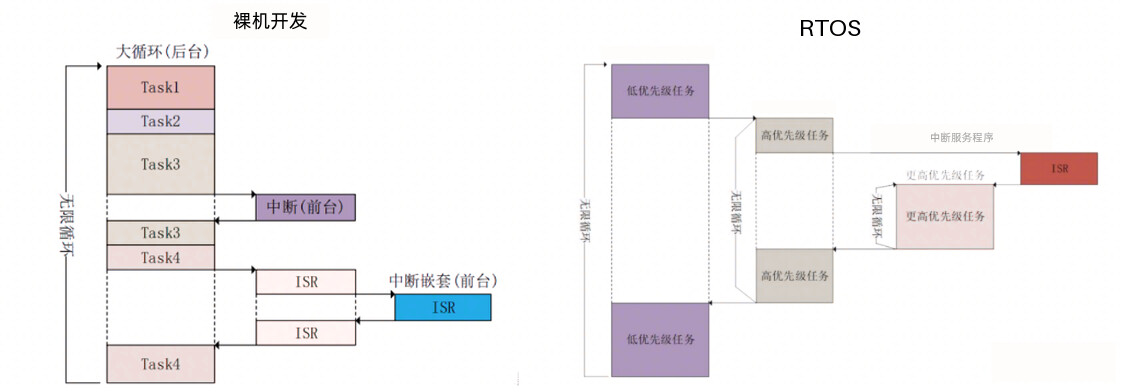

image1126×392 51.1 KB

1.1 实时操作系统的定义和特征

RTOS（实时操作系统）是专为满足实时应用需求而设计的操作系统类型，其最显著的特点是能够及时响应外部事件，并确保任务在严格的时间限制内完成处理。这类操作系统具备快速的中断响应能力、高效的任务切换机制，以及对同步和通信机制的优化管理，从而确保系统能够在预定的时间框架内稳定可靠地运行。

1.2 实时操作系统的分类

根据对实时性要求的不同程度，RTOS（实时操作系统）主要可分为硬实时操作系统 (Hard RTOS) 和软实时操作系统 (Soft RTOS) 两大类。硬实时系统要求任务必须在规定的严格时间限制内完成，而软实时系统则允许偶尔出现一定程度的延迟。这两种类型的 RTOS 在应用场景、设计复杂性以及资源消耗等方面都存在明显的区别。

1.3 实时操作系统的应用领域

在嵌入式系统、工业控制系统、航空航天以及汽车电子等对实时性要求极高的领域中，RTOS（实时操作系统）得到了广泛应用。在这些应用场景中，系统需要处理各类传感器数据，执行复杂的控制算法，并与外部设备进行高效交互，从而确保整个系统的稳定运行和高效性能。

二、常见RTOS调度策略及应用

2.1 调度策略的基本概念

2.1.1 调度的定义和目标

RTOS（实时操作系统）的调度机制负责控制任务的执行过程，它决定了任务的执行顺序、执行时间点以及执行时长。调度策略的设计目标是确保任务能够满足其时间约束，并以高效且可预测的方式共享系统资源。

调度策略通常追求以下几个目标：

  • **确定性：**确保任务能够在规定的时间范围内完成。

  • **效率：**最大限度地减少系统资源的闲置时间和任务切换带来的开销。

  • **公平性：**保证所有任务都能获得执行机会，避免任何任务长时间无法执行的情况。

  • **灵活性：**能够适应不同的系统负载情况和工作环境。

2.1.2 实时调度的要求和分类

实时调度的具体要求可以细分为以下几个方面：

  • 确定性和可预测性：确保任务能够以可预测的方式满足其截止时间要求。

  • 资源利用率：最大限度地提高 CPU 利用率，减少系统资源的闲置时间。

  • 响应性：能够迅速对外部事件做出反应和处理。

  • 容错性：在系统出现故障时仍能保持基本功能的正常运行。

实时调度方法主要分为以下几类：

  • 静态调度：在系统编译阶段就确定任务的执行计划，无法适应运行时的动态变化。

  • 动态调度：根据系统运行时的实际情况和条件动态调整任务的执行计划。

  • 抢占式调度：允许高优先级的任务中断并抢占正在执行的低优先级任务。

  • 非抢占式调度：任务一旦开始执行，就会一直运行直到完成或主动释放 CPU 资源，不会被其他任务打断。

2.2 典型调度策略解析

2.2.1 占先式调度策略

占先式调度策略是一种典型的抢占式调度机制，其核心原则是任务按照优先级进行排序，系统始终将 CPU 资源分配给当前优先级最高的任务。当有更高优先级的任务进入就绪状态时，正在执行的任务会被立即中断，CPU 资源将被抢占并分配给这个更高优先级的任务。

占先式调度的关键特征包括：

  • 优先级机制：任务的优先级是决定调度顺序的关键因素

  • 抢占能力：高优先级任务可以随时中断并抢占低优先级任务的执行

  • 快速响应性：系统能够迅速对高优先级事件做出反应和处理

2.2.2 时间片轮转调度策略

时间片轮转调度策略是一种简单直观的动态调度方法。在这种策略下，所有任务被赋予相同的优先级，以轮流的方式获取 CPU 的控制权。每个任务都会被分配一个固定的时间片（或称时槽），任务在其分配的时间片内执行，当时间片用完后，该任务会被暂停并重新放入就绪队列的末尾等待下一次调度。

时间片轮转调度具有以下优点：

  • 公平性：确保所有任务最终都能获得执行机会，不会出现某些任务长期得不到 CPU 资源的情况

  • 实现简单：调度算法的逻辑相对简单，易于实现和维护

  • 可预测性：在任务数量和时间片大小确定的情况下，系统的行为和任务的响应时间具有较好的可预测性

2.2.3 优先级调度策略

优先级调度策略是根据任务的优先级级别来确定执行顺序的调度方法。在这种策略中，每个任务在创建时都会被分配一个特定的优先级，系统会始终将 CPU 资源分配给当前就绪队列中优先级最高的任务。高优先级的任务会持续执行，直到完成任务或进入阻塞状态，才会让低优先级的任务获得执行机会。

优先级调度策略主要分为两类：

  • 非抢占式优先级调度：一旦任务开始执行，即使有更高优先级的任务进入就绪状态，当前任务也会继续执行直到完成或主动释放 CPU。

  • 抢占式优先级调度：系统会持续监控并选择就绪队列中优先级最高的任务执行，如果有更高优先级的任务变为就绪状态，系统会立即暂停当前执行的任务，将 CPU 资源分配给这个更高优先级的任务。

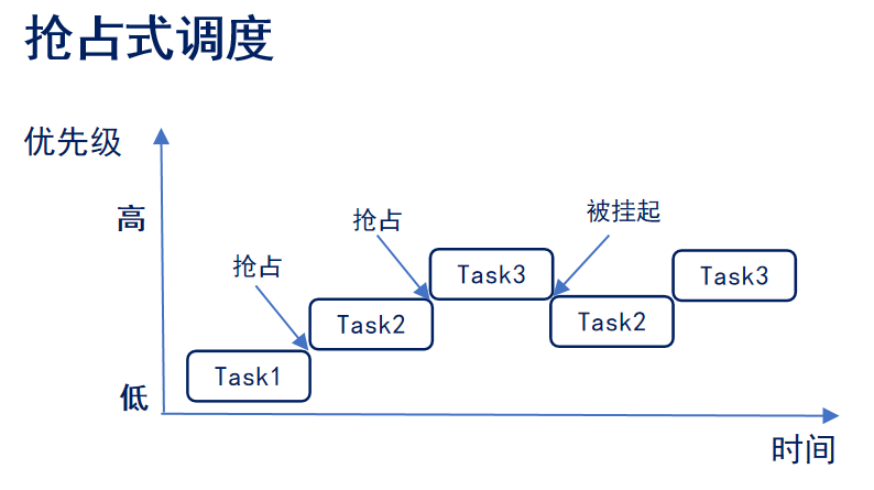

image.png|autoxauto
image.png|autoxauto874×490 46.7 KB

image874×490 46.7 KB

2.2.4 响应式调度策略

响应式调度策略是一种以事件驱动为核心特征的调度机制。它专门设计用于快速响应外部事件，并具备处理优先级反转问题的能力。这种调度策略通常应用于对响应时间要求极高的场景，如工业控制系统等实时应用中。

响应式调度具有以下特点：

  • 事件驱动性：调度决策主要基于外部事件或中断信号的触发。

  • 优先级反转处理：通过采用特殊机制（如优先级继承技术）来有效避免和解决优先级反转问题。

  • 高度适应性：能够迅速适应外部事件的变化，动态优化任务的响应顺序和执行时机。

2.3 调度策略的选择和应用场景

2.3.1 系统需求分析与调度策略匹配

选择合适的调度策略需要首先全面分析系统的各项需求，包括实时性要求的严格程度、任务的数量和特性、可用资源状况以及系统的运行环境等因素。基于这些分析结果，才能选择最适合的调度策略。

实际应用案例包括：

  • 对于要求高可靠性和严格实时性保证的嵌入式医疗设备，抢占式优先级调度策略通常是更合适的选择。

image482×691 105 KB

  • 对于资源受限的物联网设备，非抢占式的时间片轮转调度可能是更为实际和有效的方案。

2.3.2 调度策略的适用性和局限性

各种调度策略都有其特定的适用场景和固有的局限性：

  • 占先式调度：虽然在保证实时性方面表现出色，但可能导致低优先级任务长时间无法获得执行机会。

  • 时间片轮转调度：在保证公平性和实现简单性方面具有优势，但对于实时性要求极高的任务可能缺乏足够的灵活性。

  • 优先级调度：在系统中任务优先级频繁变化的情况下，可能导致任务切换过于频繁，从而影响系统整体效率。

  • 响应式调度：虽然能够快速响应外部事件，但如果设计不当，可能会引入系统不稳定性因素。

三、任务管理与上下文切换机制

3.1 任务管理基础

3.1.1 任务的概念和状态

在实时操作系统 (RTOS) 中，任务被定义为系统中的一个独立执行单元，它能够自主进行计算并与其他任务进行通信和协作。每个任务都拥有一系列属性，包括优先级级别、当前状态、专用堆栈空间以及必要的执行上下文信息。随着任务的执行过程和系统调度决策的变化，任务的状态也会相应地发生转换。

任务通常具有以下几种状态：

  • 就绪状态 (Ready)：任务已完成准备工作，等待 CPU 分配执行时间。

  • 运行状态 (Running)：任务正在被 CPU 执行中。

  • 挂起状态 (Suspended)：任务因特定原因被暂时暂停执行。

  • 阻塞状态 (Blocked)：任务由于等待某个事件 (如 I/O 操作完成) 而无法继续执行。

  • 终止状态 (Terminated)：任务已完成执行，所占用的资源被系统回收。

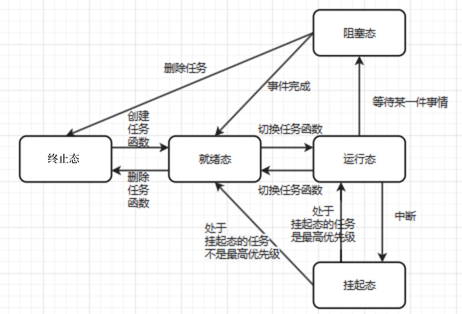

image462×314 50.1 KB

深入理解任务状态的转换机制对于全面分析任务管理系统至关重要，因为这种转换过程直接影响着 RTOS 的实时响应性能和整体任务调度行为。

3.1.2 任务的创建与删除

任务的创建和删除是任务管理系统中的核心功能，直接关系到 RTOS 的资源分配效率和回收机制。在大多数 RTOS 实现中，创建任务需要完成一系列关键步骤，包括初始化任务控制块 (TCB)、分配栈空间以及设置任务的初始运行状态。

创建任务的标准流程包括：

  • 定义任务执行函数

  • 分配任务控制块 (TCB)

  • 为任务分配专用栈空间

  • 初始化任务栈结构

  • 将任务状态设置为就绪

  • 将任务添加到系统就绪队列

相应地，任务删除通常遵循以下步骤：

  • 从就绪队列中移除目标任务

  • 释放该任务占用的栈空间

  • 释放任务控制块资源

  • 根据需要回收任务使用的所有系统资源

以下是 FreeRTOS 中任务创建和删除操作的基本代码示例：

void vTaskFunction(void *pvParameters)
{
  // 任务代码
}

int main(void)
{
  // 创建任务
  xTaskCreate(
    vTaskFunction, // 任务函数
    “TaskName”, // 任务名
    STACK_SIZE, // 栈大小 NULL, // 传递给任务函数的参数
    tskIDLE_PRIORITY, // 任务优先级
    NULL // 任务句柄
  );

  // 删除任务示例（实际使用时需要先获取任务句柄）
  vTaskDelete((TaskHandle_t)task_to_delete);
  // 其余初始化代码...

  // 启动调度器
  vTaskStartScheduler();

  // 如果调度器启动失败，则不会执行到这里
  for(;;);
}

在执行任务创建和删除操作时，必须确保这些操作不会引发优先级反转或资源竞争等问题。同时，还需要考虑 RTOS 的具体实现方式，以及相应的资源分配和释放机制。

3.2 上下文切换的原理与实现

3.2.1 上下文切换的定义和作用

上下文切换是 RTOS 中的核心概念，它使系统能够在任务执行过程中暂停当前任务，保存其状态（即上下文），以便后续能够恢复执行。上下文通常包括 CPU 寄存器内容、程序计数器值以及系统状态信息等。通过上下文切换，RTOS 能够实现多任务并发执行，从而提高系统资源利用率和任务响应速度。

上下文切换的频率和效率直接影响 RTOS 的整体性能。过于频繁的上下文切换会增加系统开销，降低任务执行效率。因此，优化上下文切换机制是提升 RTOS 性能的关键因素之一。

3.2.2 上下文切换的过程与优化

上下文切换过程通常包括以下几个阶段：

  1. 保存当前任务状态：在中断或调度器调用时，保存当前执行任务的上下文信息，包括寄存器值、程序计数器和状态寄存器等。

  2. 任务调度决策：根据任务优先级、状态和调度策略，选择下一个要执行的任务。

  3. 恢复任务状态：将下一个任务的上下文信息从任务控制块或其他存储位置加载到 CPU 中。

  4. 任务切换：通过修改 CPU 的程序计数器和状态寄存器，完成从当前任务到下一个任务的切换。

为优化上下文切换性能，RTOS 设计者通常采用以下方法：

  • 最小化上下文信息：仅保存和恢复必要的寄存器和状态信息，避免不必要的操作。

  • 高效调度决策：优化任务调度算法，减少调度决策的时间开销。

  • 硬件支持：利用 CPU 提供的快速任务切换指令等硬件特性，降低切换时间。

  • 软件优化：例如在微控制器编程中，优化任务优先级设置和管理，减少任务切换频率。

以下是简化的上下文切换伪代码示例：

// 保存当前任务的上下文信息
void save_context(TaskControlBlock *current_task) {
  current_task->registers = get_registers();
  current_task->stack_pointer = get_stack_pointer();
  current_task->program_counter = get_program_counter();
  // …保存其他状态信息
}
// 恢复任务的上下文信息
void restore_context(TaskControlBlock *next_task) {
  set_registers(next_task->registers);
  set_stack_pointer(next_task->stack_pointer);
  set_program_counter(next_task->program_counter);
  // …恢复其他状态信息
}
// 上下文切换函数
void context_switch() {
// 假设current_task和next_task为当前和下一个任务的控制块指针
  save_context(current_task);
  select_next_task(&next_task);
  restore_context(next_task);
  current_task = next_task;
}

在实际应用场景中，上下文切换的具体实现方式会受到硬件架构特性和 RTOS 设计理念的双重影响。在某些情况下，上下文切换过程还会涉及到中断处理机制和中断返回流程。

3.3 任务调度与执行实例分析

3.3.1 实例系统的任务设计

设计 RTOS 应用系统时，首先需要确定系统所需的任务集合，并为每个任务分配适当的优先级和资源需求。任务设计过程通常包括定义任务行为、确定任务间通信和同步机制，以及明确任务的执行频率和时间约束。

以一个简单的嵌入式控制系统为例，通常需要设计以下几类任务：

  • 主控制任务：负责传感器数据分析和决策逻辑处理，通常分配最高优先级

  • 传感器数据采集任务：定期读取传感器数据并进行存储，优先级次之

  • 用户界面任务：处理用户交互，包括数据显示和输入接收，优先级相对较低

每个任务都有对应的任务函数，这些函数包含了任务的核心执行逻辑。任务优先级的设定是关键设计决策，它直接影响任务在就绪队列中的排序以及任务抢占其他任务的能力。

3.3.2 任务调度器的实现与优化

RTOS 中的任务调度器是负责管理和控制任务执行顺序的核心组件。调度器根据预设的调度策略决定哪个任务获得 CPU 执行权，以及如何处理任务间的切换过程。

在 FreeRTOS 中，一个简化的任务调度器实现可能看起来如下所示：

void vTaskSwitchContext(void) {
  // 这里使用简化的伪代码来演示上下文切换逻辑
  TaskControlBlock *next_task;
  // 选择下一个任务
  select_next_task(&next_task);
  // 执行上下文切换
  restore_context(next_task);
}
void vTaskScheduler(void){
  while(1) {
    // 执行当前任务
    vTaskCurrentTask();
    // 如果需要切换任务，则保存当前任务上下文并切换
    if (need_task_switch()) {
        vTaskSwitchContext();
    }
    // 其他调度决策逻辑…
    // 延时或等待中断触发
    vTaskDelayOrWaitForInterrupt();
  }
}

在任务调度器的设计与实现过程中，应考虑以下优化策略：

  • 优先级管理：合理配置任务优先级，确保关键任务能够获得及时执行的机会

  • 时间片控制：为每个任务分配适当的时间片长度，防止任务饥饿现象的发生

  • 中断管理：优化中断的使用方式，以提升任务响应速度和系统整体效率

  • 资源分配：有效避免资源冲突和优先级反转问题，确保任务能够高效利用系统资源

此外，任务调度器的实现还必须充分考虑系统的实时性需求。实时系统通常对任务响应时间有严格限制，因此调度器需要在确保任务实时性的基础上，尽可能优化任务执行效率和系统资源利用率。

通过合理的任务设计与高效的调度器实现相结合，我们能够构建出既高效又可靠的实时操作系统实例。对任务调度和执行机制的实例分析不仅有助于深化对 RTOS 核心概念的理解，还为实时系统的设计与实现提供了宝贵的实践参考。
