eSIM说明

QuecPython
1

eSIM背景知识#

缩略词#

名词缩写 英文 中文
eUICC embedded UICC 嵌入式通用集成电路卡
LPA Local Profile Assistant 本地配置文件管理助手
Profile Profile 配置文件
SM-DP/SM-DP+ Subscription Manager Data Preparation 签约管理数据准备服务器
SM-SR Subscription Manager Secure Routing 签约管理路由服务器
SM-DS Subscription Manager - Discovery Server 签约管理发现服务器
RSP Remote SIM Provisioning 远程SIM配置
MNO Mobile Network Operator 移动网络运营商
EUM eUICC Manufacturer eUICC制造商

什么是eSIM#

eSIM（Embedded SIM），即嵌入式SIM卡，是一种相对于传统SIM卡的新技术，其信息可以远程编程，无需物理更换即可更换运营商。这种SIM卡技术，将SIM卡信息打包成一个独立的文件，称之为profile，将profile文件下载到eSIM中即可成为一张完整可用的SIM卡。eSIM卡可以通过网络下载配置文件(Profile)，比较方便的切换运营商，这个特性随着全球化的发展，优势也越来越突出，对于eSIM的需求也越来越大。

eSIM卡优势#

eSIM卡一般直接焊接集成到移动终端设备中，根据GSMA开发标准，集成eSIM卡的移动终端可以下载存储多家运营商profile。用户可以根据需要选择启用其中一家运营商的profile，使移动终端可以通过选用的profile进行上网。

相比较传统SIM卡优势如下：

  • 避免传统SIM卡插拔操作，在使用过程中更安全更稳定。

  • eSIM卡体积更小，相比较传统的SIM卡，其应用场景更加广泛。

  • 相比较传统SIM卡，不同运营商需要不同的SIM卡，而对于eSIM而言，仅仅需要下载运营商提供的数据文件即可，避免不必要的浪费。

  • 在一些场景中，采用eSIM方式，产品更有竞争优势，因为其可以方便的切换运营商去适应不同的应用场景，而不必操作硬件。

eSIM整体业务#

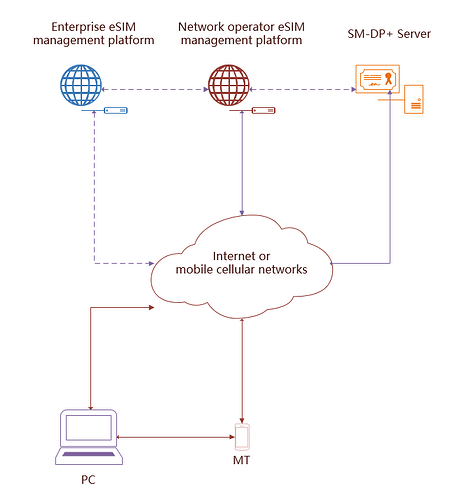

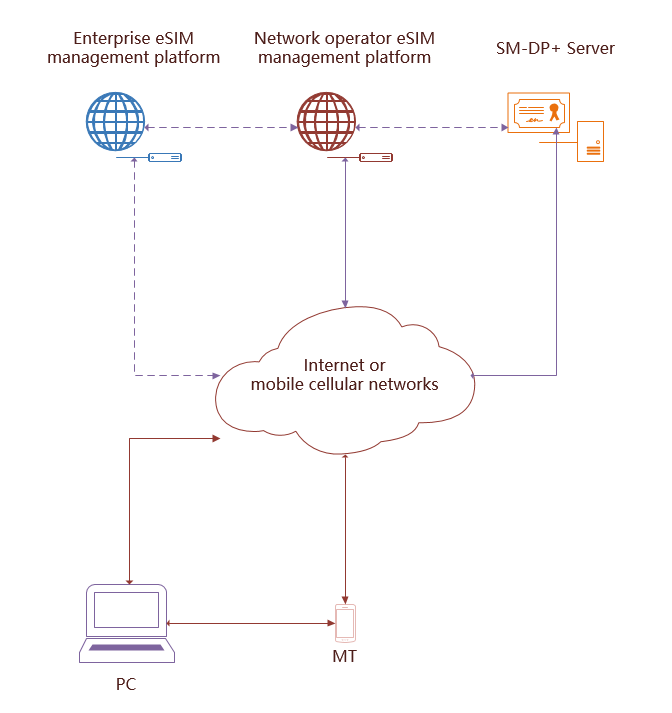

对于eSIM整体业务流程框图下如：

672×713 21.6 KB

图1-1

说明:

  • 用户通过个人电脑或者移动终端设备，接入网络，在企业eSIM管理平台或者直接在运营商eSIM管理平台(如果运营商有此类服务)购买eSIM服务。

  • 运营商将相应的eSIM数据存入到SM-DP+服务器。

  • 企业eSIM管理平台或运营商eSIM管理平台（如果运营商有此类服务）将下载profile所需参数下发到个人电脑或者移动终端设备。

  • 通过个人电脑或移动终端设备，将profile数据从SM-DP+服务器中下载到用户设备中。

  • 将下载成功的profile安装存储到eSIM卡中，然后启用下载安装成功的profile，即可完成eSIM卡接入网络。

eSIM体系架构#

分为两种解决方案架构：M2M方案、面向用户方案。

M2M方案#

M2M解决方案是GSMA开发的第一个远程SIM卡供应解决方案。主要原因有两点：

  • M2M解决方案更简单，其不需要和终端用户交互。

  • 当前的商业需求是，技术解决方案支持B2B2C部署，同时满足推出eCall5等服务的监管要求。

M2M的远程SIM配置使用服务器驱动（推送模式）来配置和远程管理运营商配置文件。该解决方案围绕3个元素组织：SM-DP（Subscription Manager-Data Preparation）、SM-SR（Subscription Manager-Secure Routing）和eUICC。

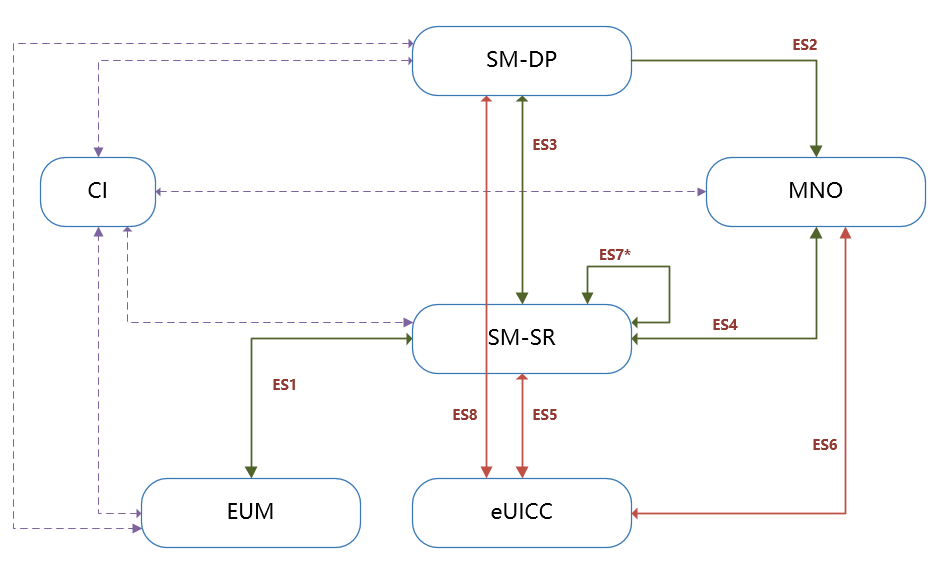

下图1-2是M2M主要系统元素以及架构。除了常见的SIM功能，如SIM Toolkit6和承载独立协议（BIP7）之外，M2M解决方案对于启用eUICC没有对M2M设备施加额外的要求。

935×583 10.7 KB

图1-2

面向用户方案#

面向用户解决方案是在M2M解决方案提供的基础上开发的，用户通过终端设备来控制终端进行业务操作，对用户来说有更大的自由度，相应的这种解决方案也更复杂，考虑也需要更加的全面。GSM远程SIM配置用户解决方案遵循用户端驱动（pull模型），并允许用户控制运营商配置文件的远程供应和本地管理。

该解决方案围绕4个元素组织：SM-DP+（Subscription Manager-Data Preparation+）、SM-DS（Subscription Manager-Discovery Server）、LPA（Local Profile Assistant）和eUICC。

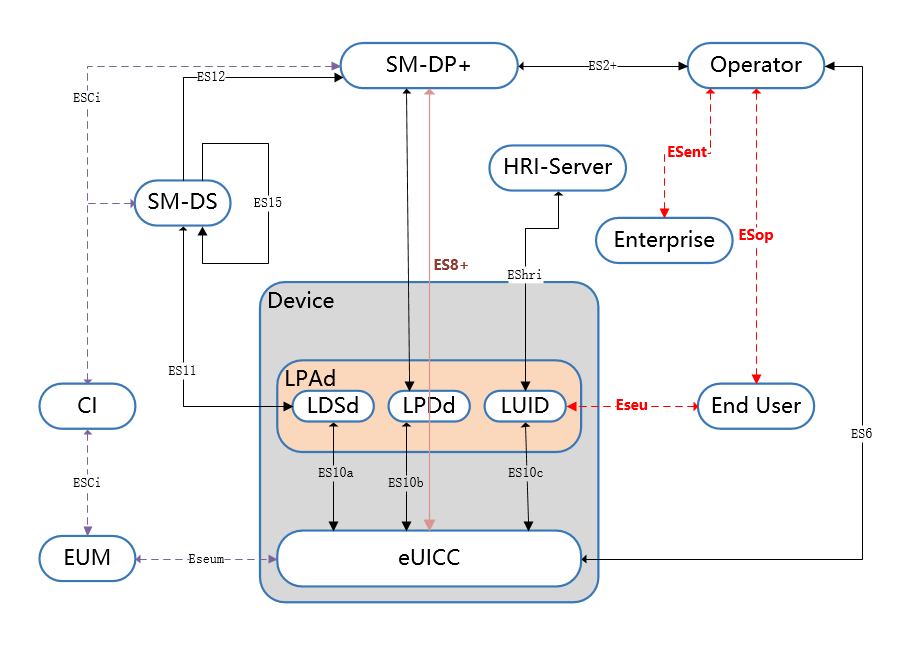

下图1-3为面向用户解决方案主要系统元素以及架构。

913×651 33.9 KB

图1-3

eSIM下载profile流程#

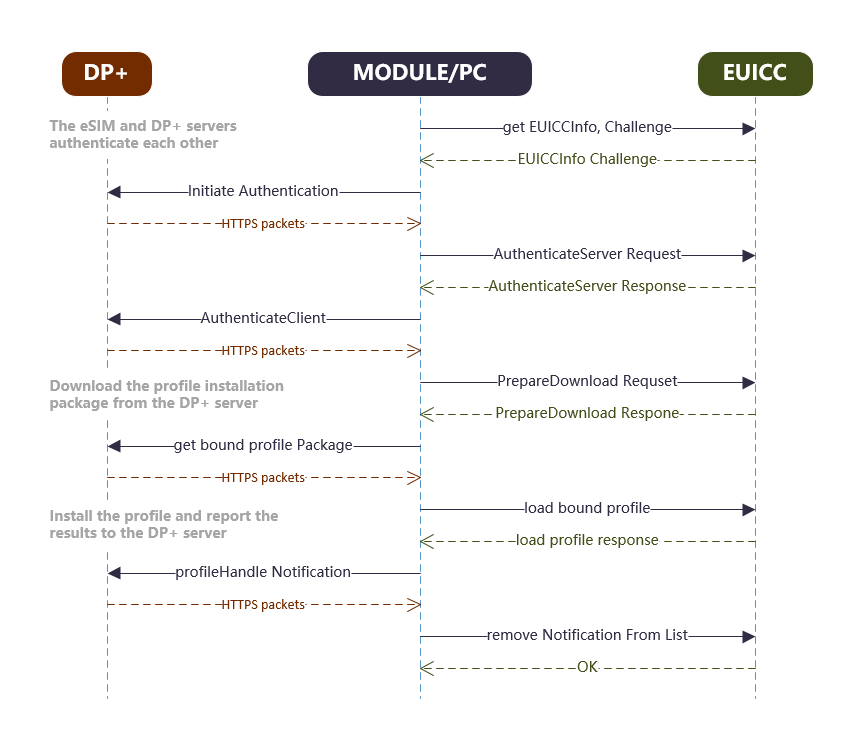

下图展示了从SM-DP+下载profile的交互流程。

860×756 28.3 KB

图1-4

eSIM使用场景#

  • 可穿戴设备

由于可穿戴设备体积较小，选用eSIM卡可以有效的减小可穿戴设备体积，带来更好的用户体验。

  • 车载

由于车辆活动范围较大，往往在不同的运营商服务范围内穿梭，需要方便的切换运营商。

  • 跨境设备

设备移动跨境场景需要进行运营商网络切换，普通 SIM 卡无法满足，全球漫游卡资费又比较昂贵，通过eSIM 可以自由切换到当地运营商，而无需改动硬件。

eSIM支持型号#

QuecPython现支持eSIM功能具体型号如下表：

型号
EC200AAU_HA_SANX
EC200AAU_HA_SANXIR
EC200AEU_HA_SANX
EC200AEU_HA_SANXIR
BG95M1
BG95M8
EC600UEC_AC_WS

eSIM工具#

工具介绍#

QEsimTool软件主要用于处理eSIM空卡情况，QEsimTool软件需要从运营商服务器下载数据，需要个人电脑可以正常访问因特网。

QEsimTool软件的运行机制：用户从运营商获取AccCode，将AccCode作为参数传给QEsimTool，QEsimTool通过AccCode解析出运营商服务器地址，并向运营商服务器发送下载profile数据请求。当QEsimTool下载profile数据完成后，将通过AT指令将数据发送到设备中，进而将profile写入eSIM卡中。

QEsimTool软件获取方式：下载，联系客服进行领取。

界面介绍#

QEsimTool软件附有应用指导文档，以下仅做简单介绍。

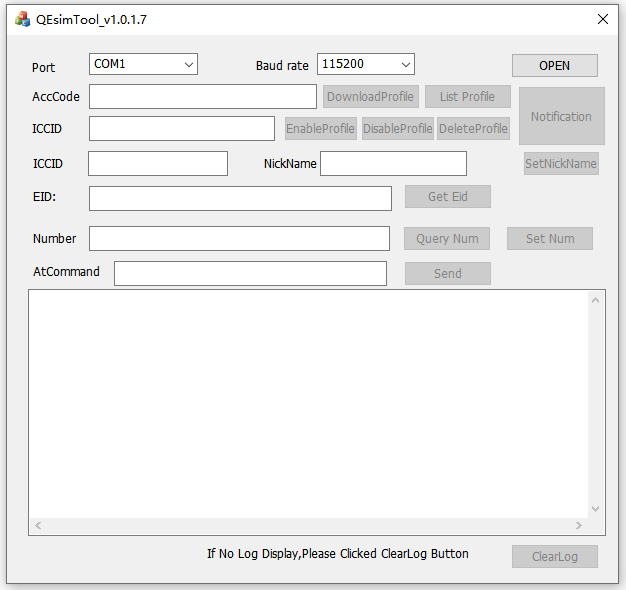

QEsimTool软件启动界面如下：

626×590 11.2 KB

图1-5

Port ：AT命令交互串口。

Baud rate ：串口波特率。

OPEN ：以指定的波特率打开Port。

AccCode ：AccCode需要运营商提供，填入QEsimTool中，作为参数。

DownloadProfile ：点击此按钮将解析AccCode，通过网络下载profile。

ListProfile ：查看当前profile列表。

ICCID ：eSIM卡的ICCID号码。

EnableProfile ：使能和ICCID对应的profile。

DisableProfile ：禁用和ICCID对应的profile。

DeleteProfile ：删除和ICCID对应的profile。

使用说明#

用户可以按照如下步骤进行操作：

  • 正常启动模组设备后，在个人电脑中打开QEsimTool软件。

  • 检查个人电脑是否可以正常访问因特网。

  • Port串口选择AT口，设置波特率并点击图1-5中的open按钮。

  • 填写运营商提供的AccCode。

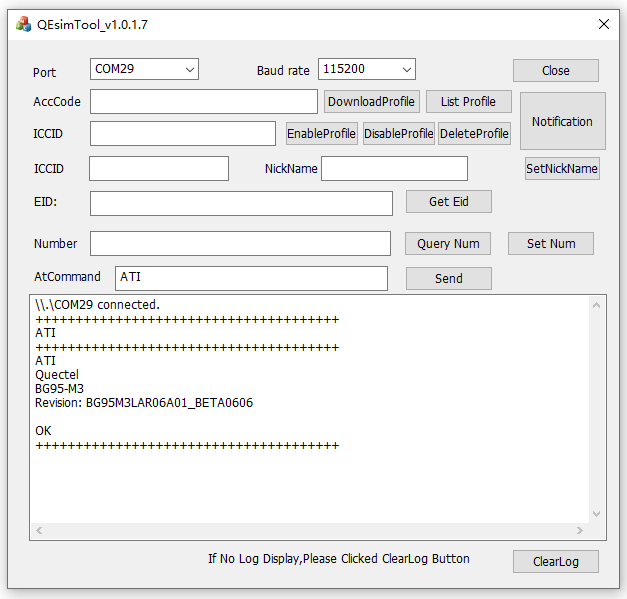

连接设备成功后，执行ATI指令，如下图所示正确显示出版本信息，则可以执行点击DownloadProfile按钮进行下载安装profile操作。

627×599 13.5 KB

图1-6

如在软件使用过程中遇见异常，请将QuecWinLpa.log提供给工程师进行分析。
