NPU 应用场景分享

Quectel Pi
1

在 Quectel Pi H1 单板电脑中，NPU 资源应用场景包括：图像分类、目标检测、联合分隔等。下面以图像分类中的 ResNeXt50 机器学习模型为例，可以对 Imagenet 数据集中的图像进行分类。它还可以作为构建更复杂模型的主干，用于特定用例。

下载量化模型和 laber

https://developer.quectel.com/wp-content/uploads/2025/06/resnext50_quantized.tflite.zip

部署模型

1.将模型和标签文件部署到 Quectel Pi H1 中，通过 adb 或者 scp 把这两个部署到 /opt 目录下。

2.模型特性

  • 模型检查点：Imagenet

  • 输入分辨率：224x224

  • 参数数量：88.7M

  • 模型大小：87.3 MB

连接显示器

  • 准备显示器，并连接显示器到 Quectel Pi H1 上。

运行命令

  • 在设备终端运行以下命令以确保结果显示在连接的显示器上：

    export XDG_RUNTIME_DIR=/dev/socket/weston && export WAYLAND_DISPLAY=wayland-1

  • 在设备中运行以下命令：

    gst-launch-1.0 -e --gst-debug=2 filesrc location=/opt/video.mp4 ! qtdemux ! queue ! h264parse ! v4l2h264dec capture-io-mode=5 output-io-mode=5 ! queue ! tee name=split split. ! queue ! qtivcomposer name=mixer sink_1::position="<30, 30>" sink_1::dimensions="<640, 360>" ! queue ! waylandsink sync=true fullscreen=true split. ! queue ! qtimlvconverter ! queue ! qtimltflite delegate=external external-delegate-path=libQnnTFLiteDelegate.so external-delegate-options="QNNExternalDelegate,backend_type=htp;" model=/opt/resnext50_quantized.tflite ! queue ! qtimlvclassification threshold=35.0 results=5 module=mobilenet labels=/opt/imagenet_labels.txt extra-operation=softmax constants="Resnetnet,q-offsets=<30.0>,q-scales=<0.06314703077077866>;" ! video/x-raw,format=BGRA,width=256,height=144 ! queue ! mixer.

命令说明：

  • gst-launch-1.0 这是 GStreamer 的命令行工具，用于启动一个 GStreamer 管道（pipeline）。-e 参数表示在管道结束时退出，而不是继续运行。

  • –gst-debug=2：设置调试级别为 2，显示调试信息

  • filesrc location=/opt/video.mp4：指定输入视频文件路径。

  • !：是一个连接符号，用于将前一个元素的输出连接到后一个元素的输入。

  • qtdemux：将输入视频文件解析为多个流。

  • queue：用于缓冲输入数据。

  • h264parse：将输入数据解析为 H.264 格式。

  • v4l2h264dec：将 H.264 格式的数据解码为 YUV 格式。

  • capture-io-mode=5: 指定解码器 输入端口（Capture Side） 的内存访问模式。

  • output-io-mode=5: 指定解码器 输出端口（Output Side） 的内存访问模式。

  • tee name=split：将输入数据分割为两个分支。

  • split.：第一个分支用于显示原始视频流。

  • qtivcomposer：用于组合多个视频流。

  • waylandsink：将组合后的视频流显示在屏幕上。

  • split.：第二个分支用于进行图像分类。

  • qtimlvconverter：用于将输入数据转换为模型输入格式。

  • qtimltflite：用于执行模型推理。

  • delegate=external：使用 外部加速库（即非 TFLite 默认的 CPU 后端）来运行模型推理，通常用于调用硬件加速器。

  • external-delegate-path=libQnnTFLiteDelegate.so：指定 TensorFlow Lite 的 外部加速库（Delegate） 的路径。

  • external-delegate-options=“QNNExternalDelegate,backend_type=htp;”：指定外部加速库的选项，这里指定了后端类型为 HTP（High-Throughput Processing）。

  • model=/opt/resnext50_quantized.tflite：指定模型路径。

  • qtimlvclassification：用于对模型输出进行分类。

  • video/x-raw,format=BGRA,width=256,height=144：指定输出视频格式和尺寸。

  • mixer：将两个分支的输出组合在一起。

  • threshold=35.0：设置置信度阈值，用于过滤低置信度的分类结果。

  • results=5：设置返回的分类结果数量。

  • module=mobilenet：指定使用的模型名称。

  • labels=/opt/imagenet_labels.txt：指定标签文件路径。

  • extra-operation=softmax：对模型输出进行Softmax操作，得到每个类别的概率。

  • constants=“Resnetnet,q-offsets=<30.0>,q-scales=<0.06314703077077866>;”：指定模型量化参数。

  • gst-launch-1.0 -e --gst-debug=2：设置调试级别为 2，显示调试信息。

  • video/x-raw,format=BGRA,width=256,height=144: 输出视频格式和尺寸

  • Resnetnet,q-offsets=<30.0>,q-scales=<0.06314703077077866>: 模型量化参数。

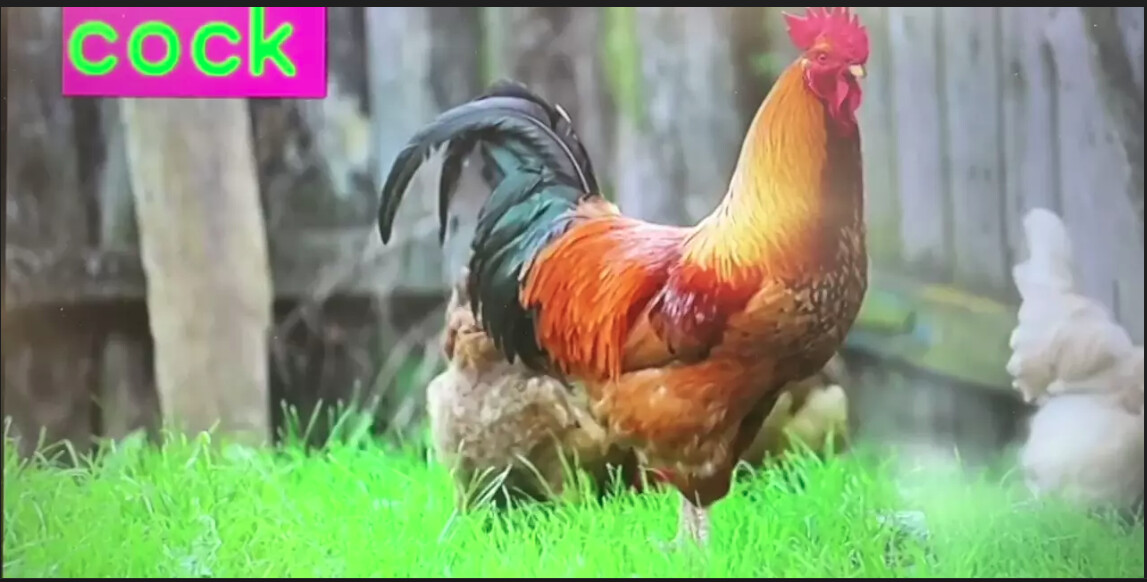

运行命令后，显示器会显示视频流和图像分类结果
