求助,RG200U-CN Minipcie如何强制进入U2S

功能分类 升级与调试
1

因操作失误导致system分区受损无法启动,求教如何强制进入U2S模式刷机
尝试过短接PCIE的reset#和GND,启动时和往常一样 U2S接口出现后会马上消失
用刷机工具会写入FDL时就会消失

求教如何让模块进入U2S刷机模式,查询很多资料无法获得板卡背面测试点的定义

2

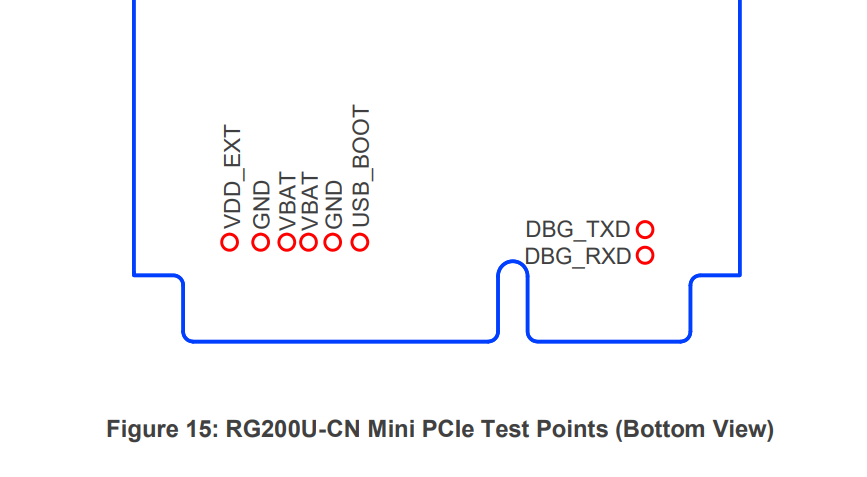

USB_BOOT和VDD引脚是否在模块后部测试点

3


4

:smiley: :smiley: :smiley: :smiley:感谢感谢,翻了一下午资料都没有找到

5

是直接短接USB_BOOT和VDD_EXT吗？还是要接个10K电阻
