近期参加移远通信校企实习培训，基于展锐UIS8910平台模组完成为期两周的学习实践，把课堂通信理论与模组工程调试相结合。本文复盘整个实习学习内容，整理3GPP协议查阅、AT指令调试、信令抓包分析、短信、VoLTE语音、ECM/RMNET拨号的学习心得，供入门同学参考。

一、理论学习：3GPP与LTE基础

实习第一阶段主要学习无线通信基础与3GPP规范查阅方法。

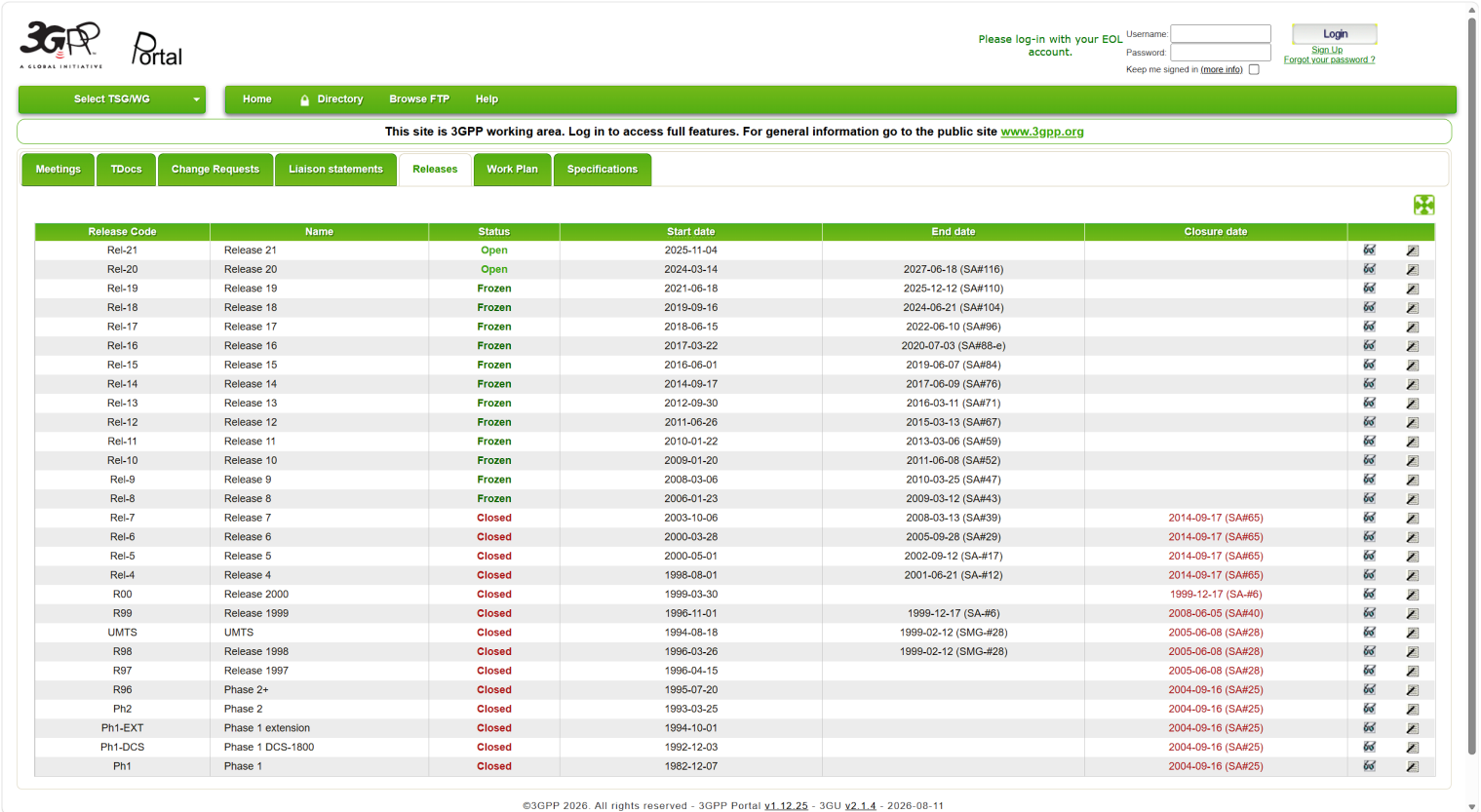

  1. 熟悉3GPP门户网站，掌握按Release版本检索TS技术规范，看懂文档标题、目录，通过文档末尾引用关系梳理各个协议之间的关联，不需要通读全部文档，学会快速定位章节是核心。
  2. 研读TS 36.300，掌握LTE整体网络架构，理清UE、eNodeB、MME、SGW、PGW网元分工，区分控制面、用户面，熟悉S1、X2接口。
  3. 学习LTE终端完整入网理论流程：小区搜索→随机接入→RRC连接建立→NAS附着→PDP默认承载激活，为后续信令抓包打下理论基础。

image1519×833 291 KB

感悟：3GPP文档体系庞大，实际开发中只需要针对业务查阅对应章节，而不是通篇阅读。

二、模组硬件与基础AT调试

使用移远开发板搭配UIS8910模组，掌握硬件开关机、复位方式，同时熟悉基础查询类AT指令。

  1. 开关机复位
  • 硬件开机：拉低PWRKEY引脚≥2s开机；硬件关机拉低PWRKEY≥3s；硬件复位拉低RESET_N≥100ms。
  • 软件：AT+QPOWD软件关机；AT+CFUN=1,1实现模组软件重启。
  1. 基础状态查询常用指令
    AT+CPIN? //查询SIM卡状态，正常返回+CPIN:READY
    AT+COPS? //查询运营商注册状态，AcT=7代表驻网LTE 4G
    AT+CFUN? //查询模组射频功能等级
    AT+GMR //查询模组版本信息
    调试排查顺序：确认SIM就绪 →确认模组射频开启 →确认运营商注册成功，再开展短信、语音、上网业务。

三、短信业务调试：TEXT与PDU模式

短信分为TEXT文本模式和PDU模式，两种模式适用场景不一样：

  1. AT+CMGF=1 TEXT文本模式：适合英文数字；发送中文会乱码，编码AT+CSCS=“GSM”。
  2. AT+CMGF=0 PDU模式：支持中文，需要UCS2编码，AT+CSCS=“UCS2”，发送时AT+CMGS=<长度>后跟PDU十六进制串。
  3. 接收短信流程
    AT+CNMI=2,1,0,0,0 //配置新短信上报，收到短信主动输出+CMTI存储索引
    AT+CMGR=index //根据上报索引读取短信内容

踩坑：PDU模式下AT+CMGS后面填写的是PDU有效字节长度，不能直接填写手机号，否则返回+CMS ERROR: Invalid PDU mode parameter。
QNavigator工具的Conversion tool可以完成文本↔PDU双向编解码，省去手动计算PDU的麻烦。

四、VoLTE语音业务与信令抓包

使用CoolWatcher、ArmTracer工具抓取AP侧、CP侧日志，完整观察VoLTE呼叫信令流程。

  1. 语音基础AT指令
    ATDxxxx; //主叫拨打电话，末尾分号不可省略
    ATA //来电RING上报后接听电话
    ATH //挂断通话
  2. VoLTE关键信令理解

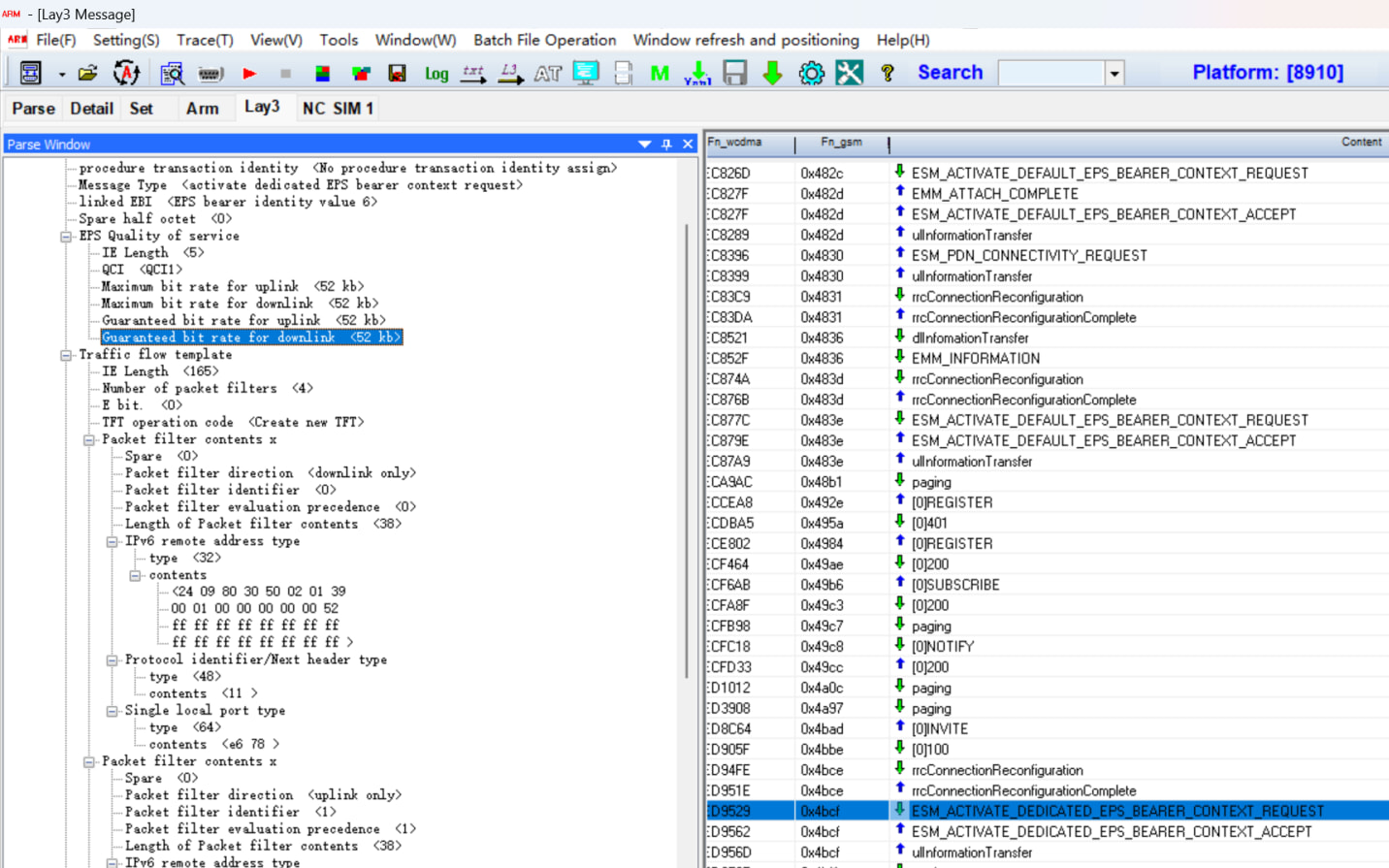

    IMS注册完成后常驻QCI‑5信令承载；发起呼叫SIP协商完成之后，网络下发ESM_ACTIVATE_DEDICATED_EPS_BEARER_CONTEXT_REQUEST，建立QCI‑1语音GBR专有承载。
  • GBR=MBR=52kbps，网络保障语音最小带宽，用于传输AMR‑NB语音RTP媒体流。
  • 只有该条承载建立完成，才能正常传输语音；承载异常会出现接通无声音现象。

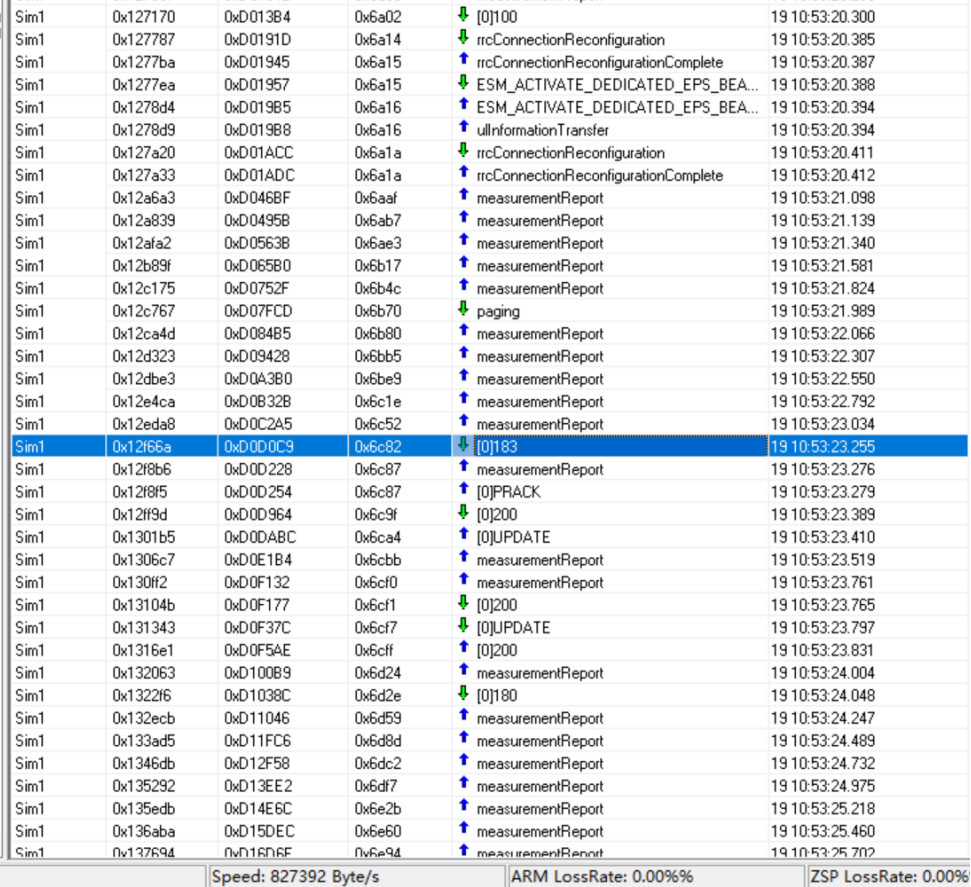

  • 呼叫流程：SIP 183资源预留 →UPDATE媒体协商 →180振铃 →200OK完成会话建立。

image1432×895 246 KB

image971×887 250 KB

五、数据业务：ECM / RMNET拨号模式

ECM、RMNET是4G模组两种USB网卡拨号模式，模组作为USB网卡让PC访问外网。

  • ECM模式：系统自带驱动，无NAT，PC直接获取运营商IP；切换模式后必须执行AT+CFUN=1,1重启模组配置才生效。
  • RMNET模式：高通原生数据通道，Linux平台使用居多。

核心AT流程示例：
AT+CGDCONT=1,“IPV4V6”,“CMNET” //配置cid=1 PDP上下文，同时获取IPv4+IPv6
AT+QCFG=“USBNET”,1 //设置ECM模式
AT+CFUN=1,1 //软重启生效
AT+QNETDEVCTL=1,1,1 //手动激活PDP上下文拨号
AT+QNETDEVCTL=3,1,1 //配置开机自动拨号
AT+QNETDEVCTL? //查询PDP激活状态

六、实习总结与反思

本次实习把书本抽象的通信协议落地到真实模组调试，认识到移动通信工程对细节的严苛：一条AT参数写错、承载未建立、APN配置错误，业务就会异常。

  1. 理论标准给出理想流程，但实际调试会遇到各类异常，必须结合日志、信令进行问题定位；
  2. 掌握CoolWatcher、ArmTracer、QNavigator工具，学会看懂RRC/NAS/SIP信令，是定位模组业务故障的重要手段；
  3. 自身短板：部分3GPP底层协议细节理解不够透彻，复杂故障排查经验有待积累。

后续我会继续巩固LTE、IMS‑VoLTE相关知识，多看规范与信令日志，加深对蜂窝物联网模组的理解。也感谢移远通信提供的实习培训机会。

欢迎各位大佬交流指正！
